CAD如何画过一点与另一条线相切已知半径圆弧,你值得一看的技巧

发布于:2019-10-12 10:17:45发问者:天晴问友| 评论:

CAD面试的时间一般很短,常考面试者的一个题是如何画过一点与另一条线相切已知半径圆弧,一般能画出这个的也至少算CAD入门了

工具/材料

CAD2008

操作方法

01

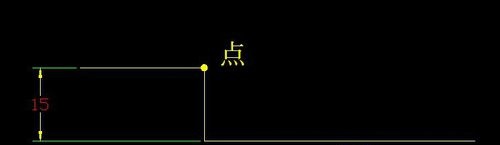

如图,要求画过点和直线画一条半径为25的圆弧

02

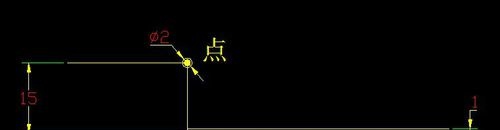

先在点处画一个半径为1的圆(这个值可以是任意值,但1比较好计算)

03

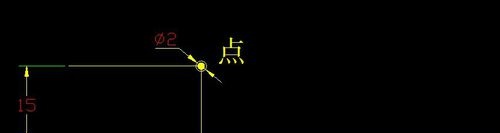

直线也偏移1,向外和向内偏移都没关系(数值1与前面所画的圆半径必须保持一致)

04

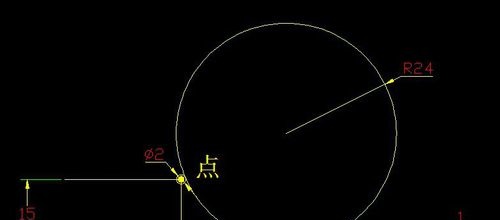

画一个与半径为1的圆和偏移1的直线相切的半径为24的圆

05

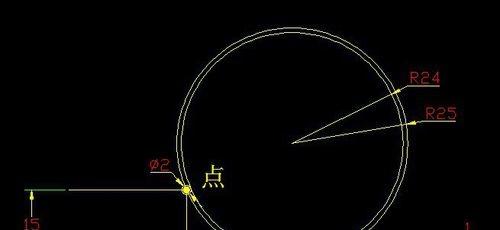

将半径为24的圆偏移1就行了,这时就会发现

好了,以上就是大致内容了,(END)
