CAD看图王如何测量长度
cad看图王是一款功能强大的cad看图软件，集快速看图、dwg绘图、cad批注、cad测量、画图制图于一身，支持autocad、浩辰cad、天正建筑、酷家乐、bim、知户型、齐家、测量员、装修等国内外cad图纸格式，兼容各版本dwg文件和cad文件，能够打开福昕、wps、office等办公软件的pdf文件，确保图纸原生显示不失真。然而，许多用户在使用过程中不知道如何使用cad看图王进行长度测量和距离测量。今天，我们将为大家带来cad看图王长度测量相关教程，一起来看看如何测量距离吧。
1、捕捉功能

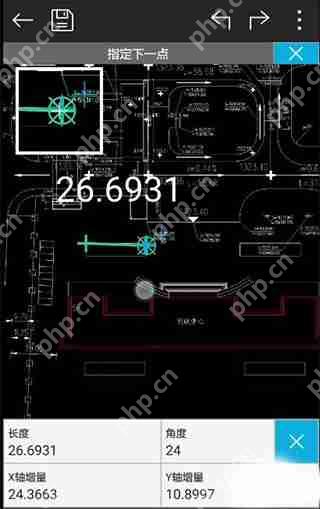

一些用户反馈测量功能不够精确，需要选择的基点较小，必须放大后才能大致点击选择。实际上，CAD看图王提供了捕捉功能，类似于电脑CAD，可以捕捉交点、端点等特征点。激活测量命令后，长按手机屏幕，会弹出捕捉框，捕捉框显示的是点击位置的放大效果，通过移动手指可以看到捕捉框内显示不同的捕捉点。这样就可以精确地进行捕捉和测量。
2、比例设置

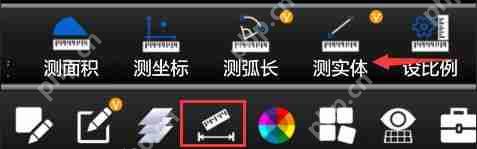

由于CAD图纸在绘制时可能使用不同的比例，有时测量结果会不正确，与实际结果相差一个倍数。此时，可以通过设置比例来校正测量结果。点击测量工具栏，然后向左滑动屏幕，就可以看到设置比例和其他功能。
3、比例编辑

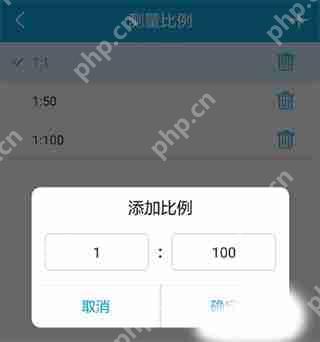

点击设置比例功能，会弹出比例编辑对话框，显示已有的比例。用户也可以点击右上角的“+”新建比例，输入比例值并确认。选择所需的比例后，重新进行测量，测量值将根据设置的比例进行调整。
4、单位换算
设置比例功能除了用于不同图纸比例的设置外，还可以实现单位换算。手机CAD默认的测量单位是毫米，而建筑图纸通常使用米作为测量单位，需要将测量结果的小数点移动三位才能与图纸标注的值一致。但对于较大的数值，换算起来比较麻烦。此时，可以设置1:1000的比例，测量结果会自动转换为米，查看起来更加方便。相关合集看图app排行榜前十名
