双控开关怎么接线？

单控开关只能实现一个位置控制一盏灯，当需要满足门口开灯，床头关灯的需求时，单控开关是无法实现的，这时必须使用双控开关。从外观看，单控和双控是一模一样的，但单控开关只有两个接线端子，双控开关则有三个接线端子，那么下面我们可通过截图和视频了解如何给双控开关接线。

工具/材料

螺丝刀、斜口钳、双控开关、 照明灯、电线、绝缘胶带。

操作方法

01

双控开关是一个开关同时带常开、常闭两个触点（即为一对）。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关。

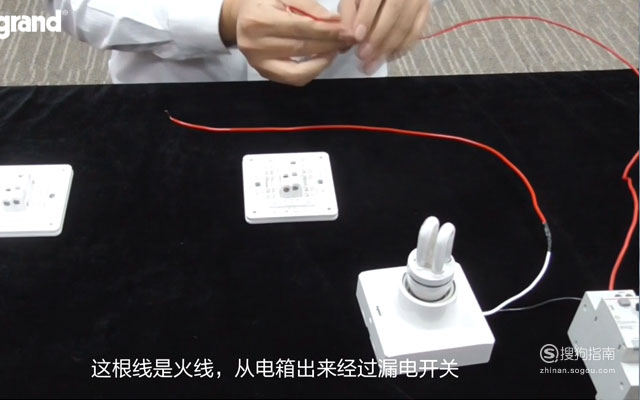

双控开关则有三个接线端子，把火线接入漏电开关。

02

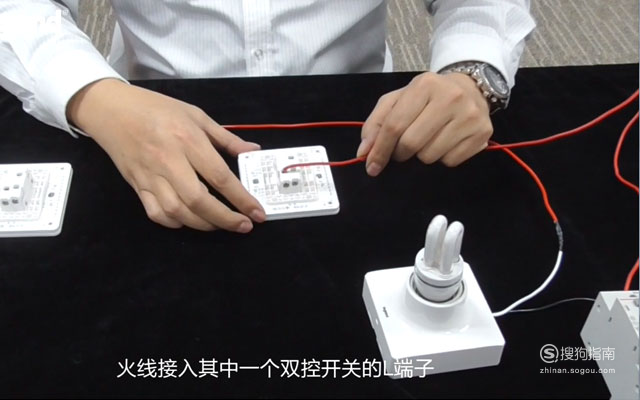

L1为输入端，L2为常闭输出端。然后将其接到其中一个双控开关的 L端子。注意不要留太长电线。

03

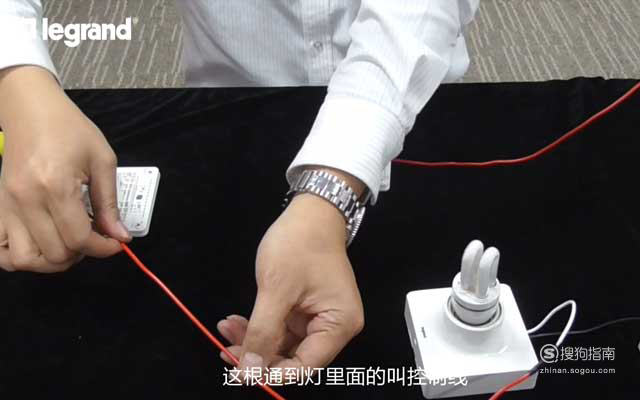

这根通到灯里面的叫控制线。

04

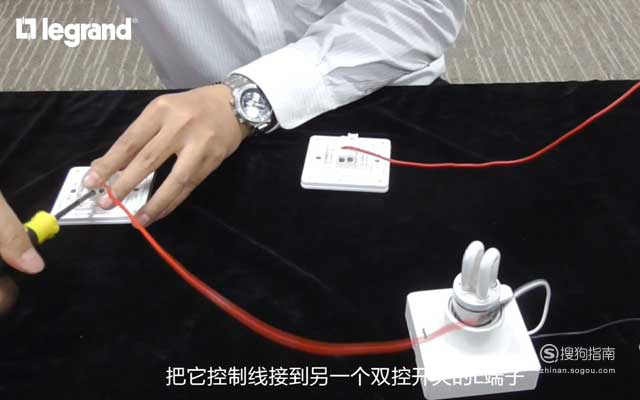

把通过灯的控制线接入另一个双控开关的 L端子。

05

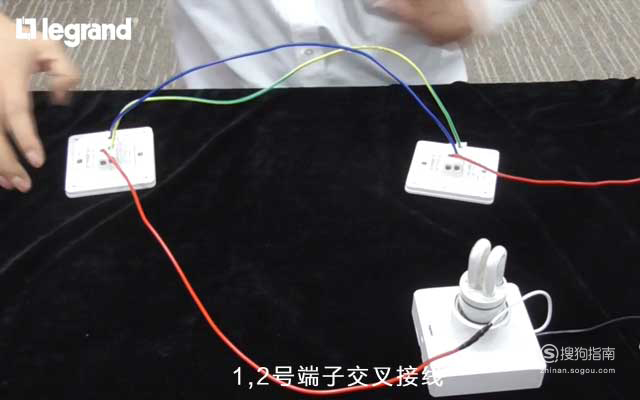

把两个双控开关上的1、2号端子交叉接线。把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。

06

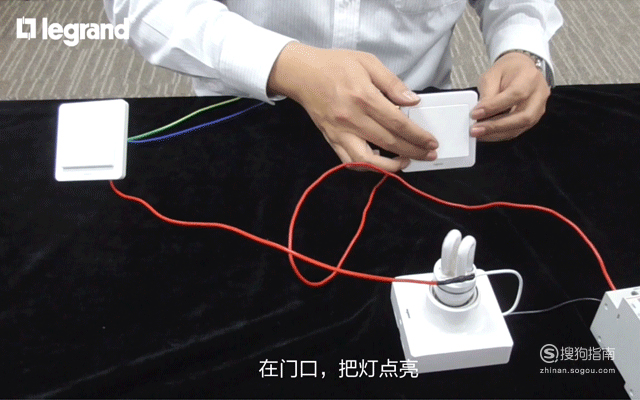

接线结果示意：用开关实验一下，没有问题就OK了。
接好线，用螺丝固定86接线盒，扣上面板即可，严禁开关同时接上零线、火线。安装前，保证负载及线路完好；若全无蓝光背景灯，表示线路没接好，需检查线路；若单个开关无效，说明有一路线路没接好；若两个开关同时无效，说明公共线路没接好，即零火线都没接好或负载开路；若背景灯亮但触摸不起作用，需切断电源重新再通电。

好了，以上就是大致内容了，(END)

安装前，要切断电源，严禁带电安装，并由专业人员安装。
