CAD怎么画圆的方法 懂得这些技巧就够了

发布于:2019-06-15 15:57:37发问者:天晴问友| 评论:

CAD机械和建筑制图中都需要使用的软件,可以方便快捷的制作出图纸,在画图的时候,圆形是比较常画的,我们需要数量在各种情况下画出需要的圆。下面就来告诉大家,CAD怎么画圆的方法?

操作方法

01

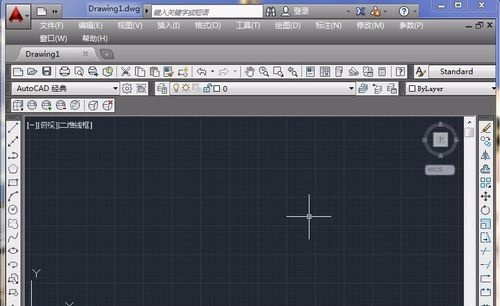

首先我们将CAD打开,进入到界面当中,如图所示。

02

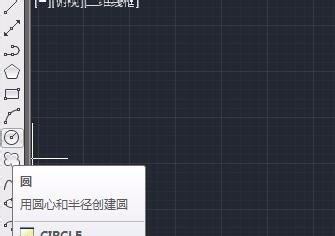

我们可以在工具栏中点击圆命令,或者在命令中输入C按回车,即可调用圆功能,进行画圆,如图所示。

03

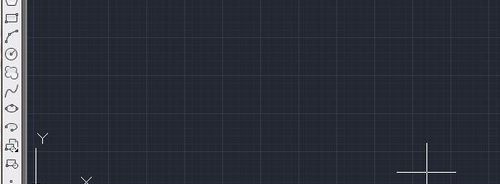

我们可以用3中方法画圆,是我们经常用到的方法,其命令分别是3P、2P、T,如图所示。

04

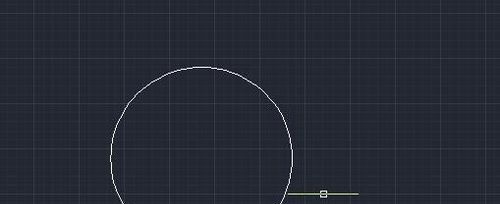

之后我们在圆调用出来的情况下,在命令中输入3P,即可使用3点画圆的方法,这种方法我们可以指定3个点,之后即可画出圆形,如图所示。
我们在画的时候,先点击一个点,确定圆上的点位,在点击第二个点形成圆弧,再点击第三个点就可以画出来圆啦,我们这个时候拖动鼠标,可以让圆放大或者缩小。

05

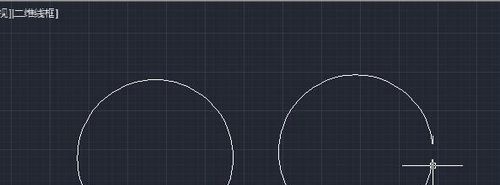

我们用2p命令画圆的时候,先点击一个点,之后我们拖动鼠标,在第一个点周边旋转,点第二个点的时候,两点连线就是直降,点下去就会形成一个圆。右边的圆就是用这个方法画的,如图所示。

06

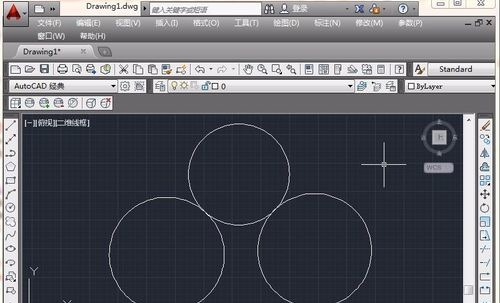

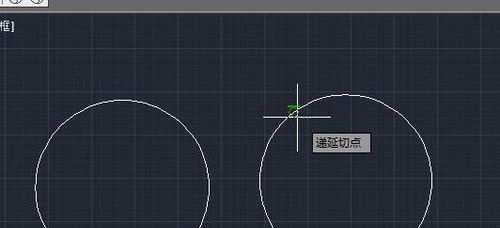

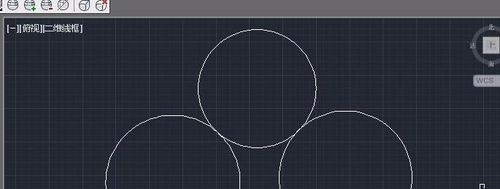

最后我们用T命令来画圆,这个命令不是每次都会成功,因为我们操作不正确就无法画出圆,同时命令会取消。我们需要选择点击一个相切的点,可以死一套直线、圆、三角形等上的一点,再点击另外一个切点,注意不能是内切,下面我们在点击切点外一点,也就是圆形的点,之后我们向之前两个切点弧线点击一下,即可画出圆。这个命令是相切、相切、半径的画法,如图所示。

好了,以上就是大致内容了,(END)
