当我们阅读CAD图纸的时候,有时候由于整个图纸太大,这样就不容易看清楚图纸具体要表达的意思,此时就需要适当的缩小一下图形。那CAD怎么缩小图形呢?下面就跟大家分享一下CAD缩小图形的方法,希望能帮到大家。

工具/材料

CAD软件

方法一:

01

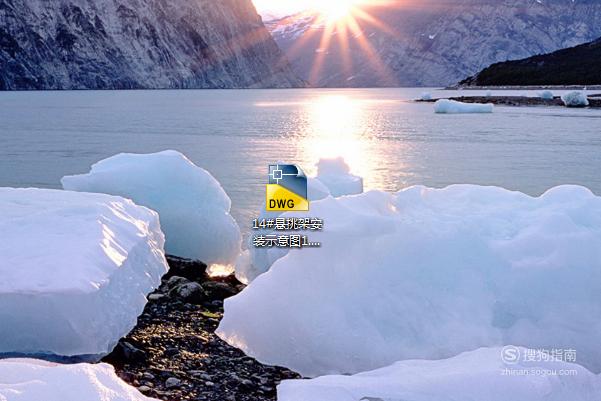

首先我们打开电脑中需要缩小图形的CAD文档。

02

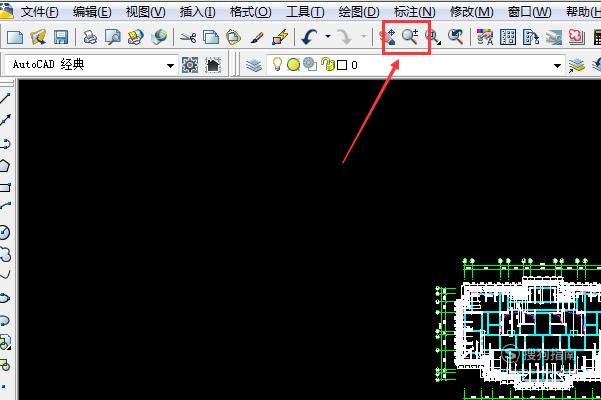

打开之后接着我们点击CAD文档上方功能栏中的实时缩放图标(放大镜图标),如图所示:

03

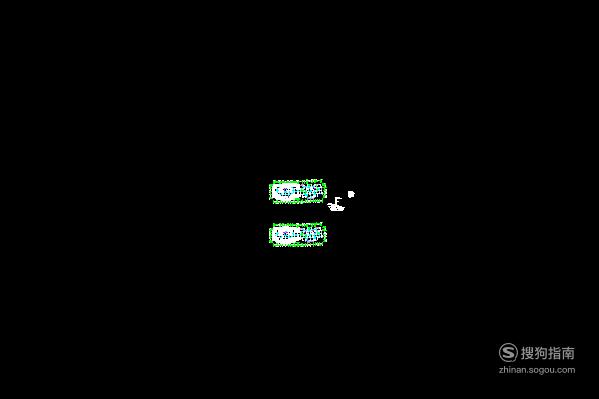

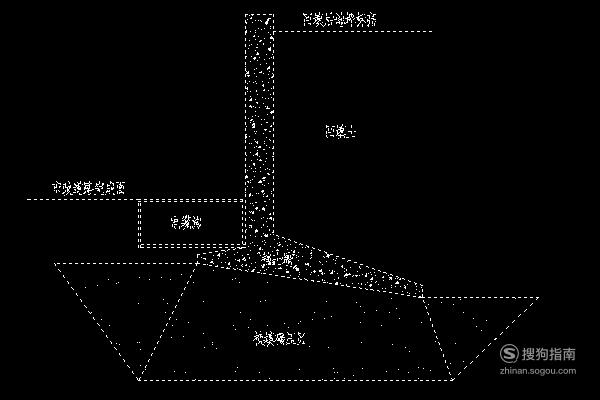

之后我们把鼠标往右进行移动,这样就能缩小CAD的图形了,缩小之后的图形如下图显示的这样(鼠标往左进行移动,此时就会放大CAD图形)。

好了,以上就是大致内容了,(END)

方法二:

01

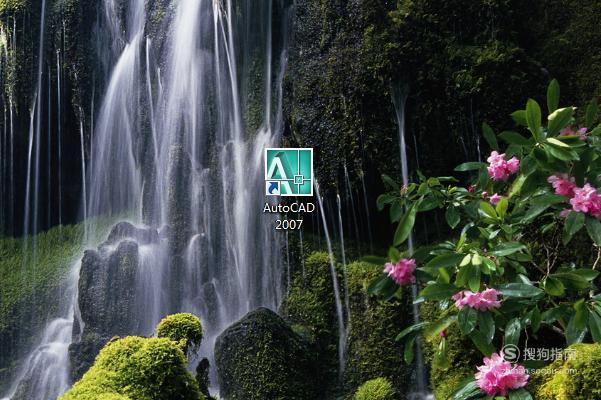

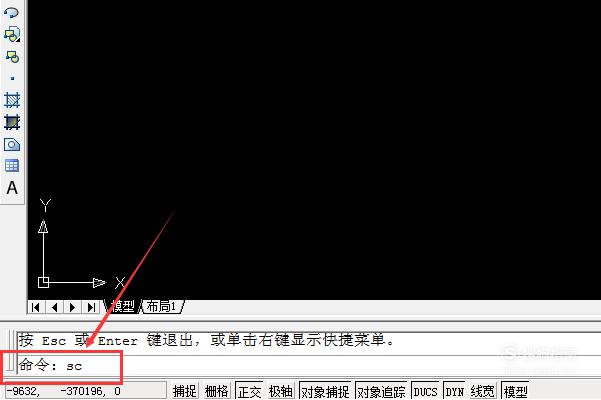

首先打开要缩放图形的CAD软件后,接着我们在命令栏中输入“sc”,然后点击一下键盘上的回车键。

02

接着我们选中需要缩小的图形,选中之后该部位图形呈虚线形状,然后按一下回车键。

03

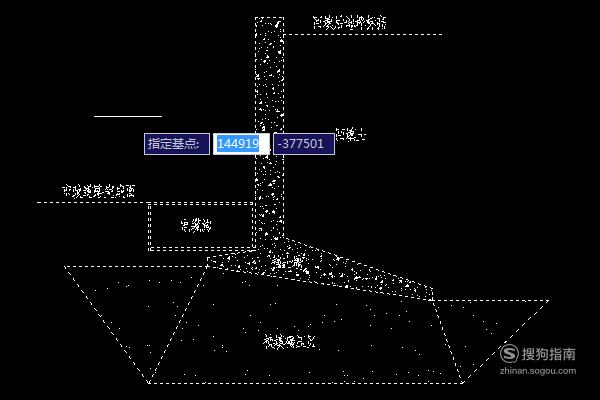

之后需要我们指定缩小图形的基点,此时我们可以输入相对坐标,也可以直接把该图形拉到相应的位置处,再点击一下回车键。

04

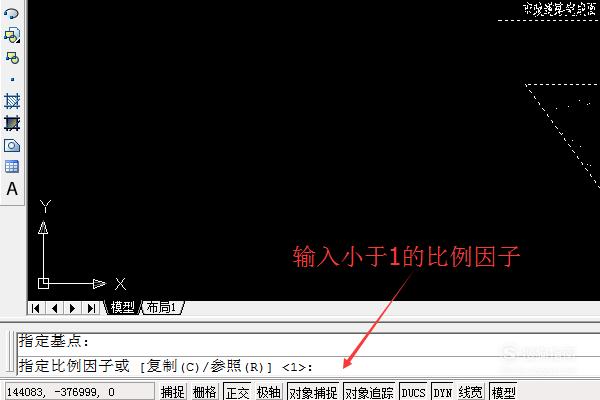

此时在命令栏中会出现指定比例因子的命令,我们在命令栏中输入小于1的比例因子,然后点击回车键。

05

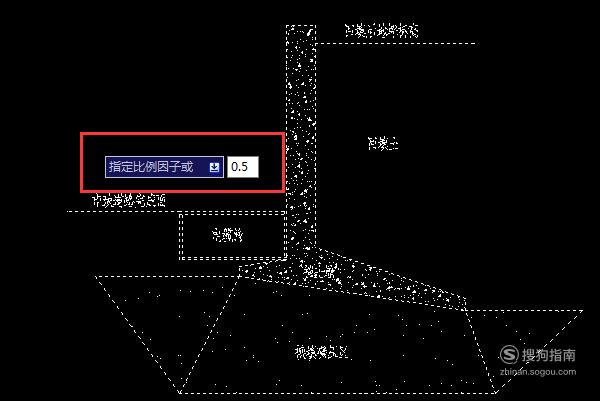

也可以直接在CAD制图页面的十字光标处输入小于1的比例因子,接着点击一下回车键。

06

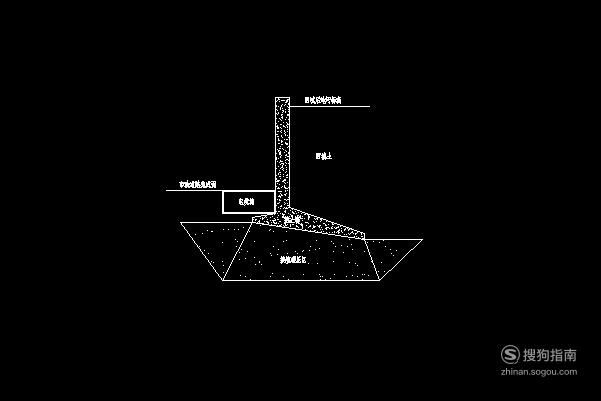

最后我们就能看到该部分的图形明显变小了,需要注意的是根据此方法缩小图形,图形所对应的尺寸也会跟着变小。

好了,以上就是大致内容了,(END)

01

方法三:

01

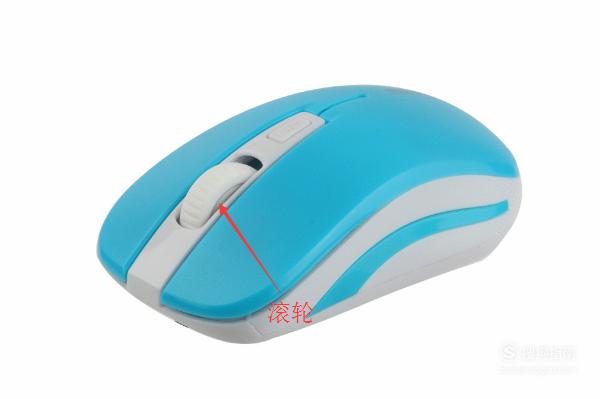

此方法是缩小CAD图形最方便的一种操作,也是我们平时用的最多的一种方法。那就是通过点击鼠标中间的滚轮直接进行缩放图形,而且该方法还能保证缩放后的图形的尺寸保持不变。
