CAD中的夹点具有很多不一样的功能,下面就让小编来为大家具体介绍一下它的直线旋转功能吧,希望对大家有所帮助。

工具/材料

CAD软件

操作方法

01

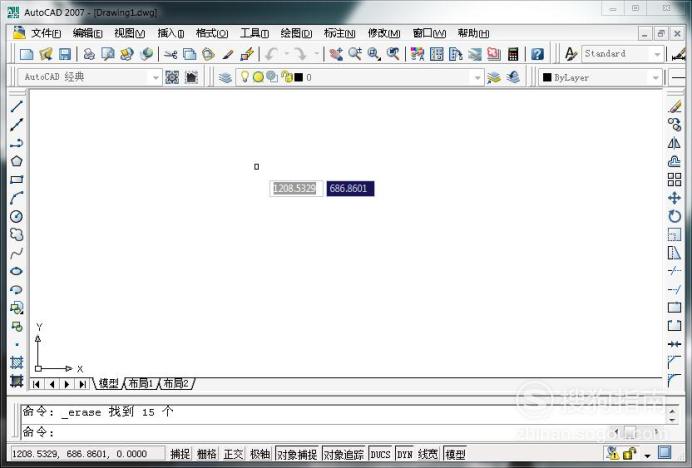

首先打开CAD软件,操作界面如图所示。

02

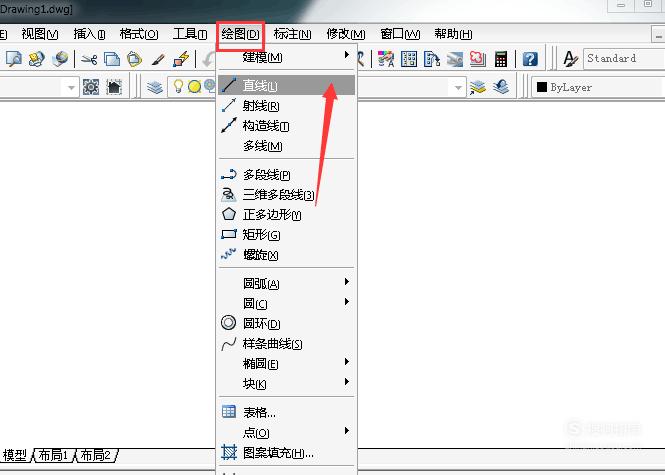

点击绘图工具栏中的“直线”,如图所示。

03

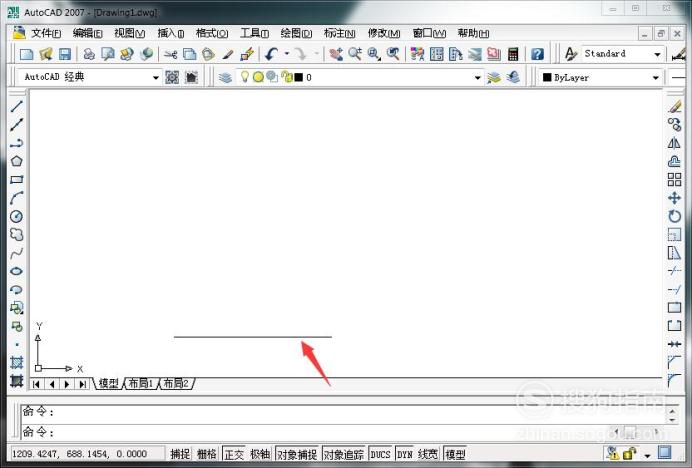

画出一条长度适中的水平直线,如图所示。

04

用鼠标点击直线,会发现直线有三个夹点,如图所示。

05

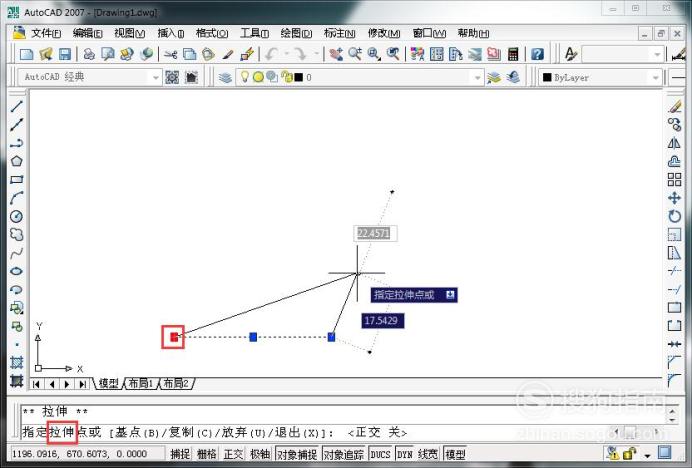

点击左端的夹点,当夹点颜色呈红色时,表示被选中,这时夹点执行的是拉伸功能,如图所示。

06

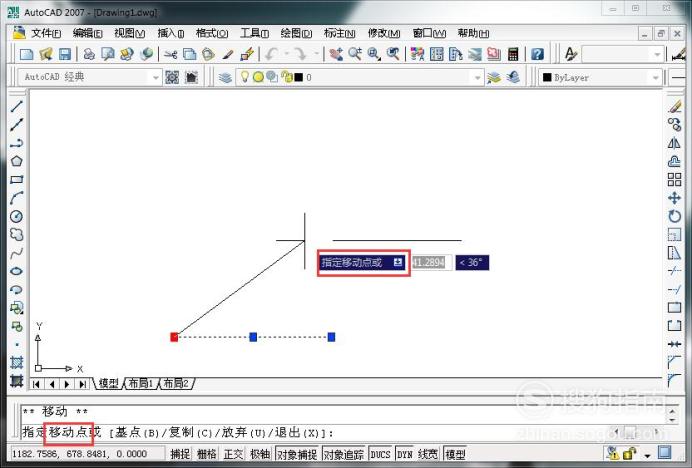

敲击空格键,发现夹点执行的是移动功能,如图所示。

07

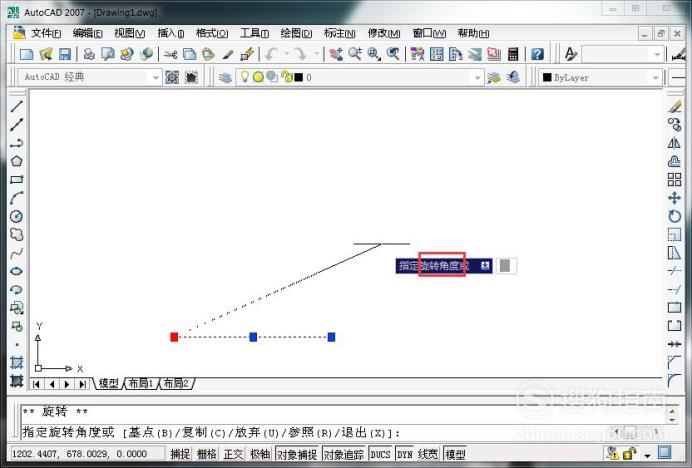

再次敲击空格键,这时夹点执行的就是旋转功能了(也就是说从拉伸功能到旋转功能需要敲击两次空格键),如图所示。

08

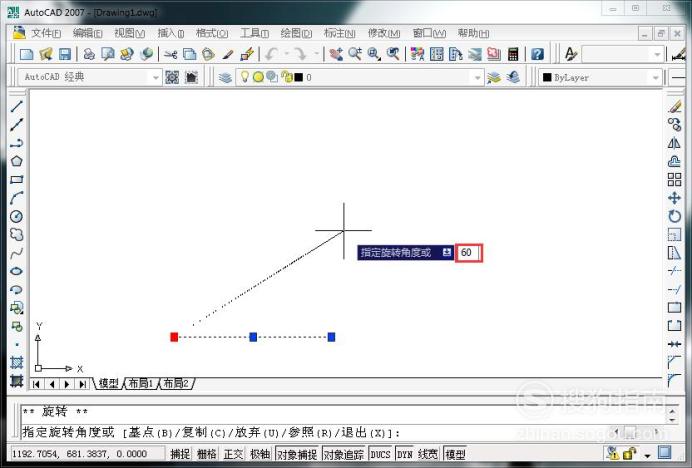

输入旋转的角度为60,如图所示。

09

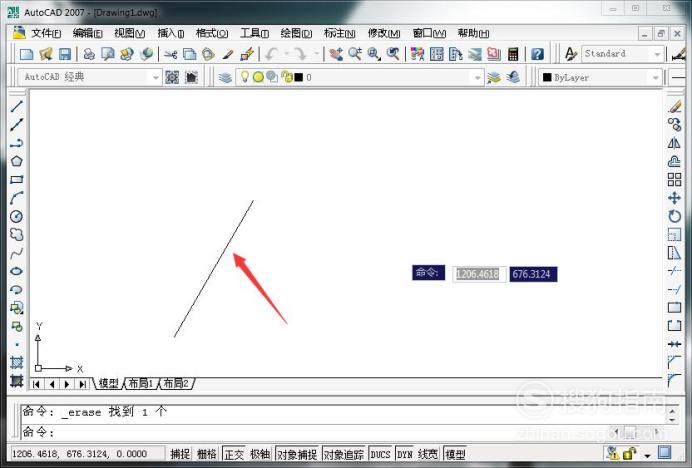

旋转后的直线如图所示。

10

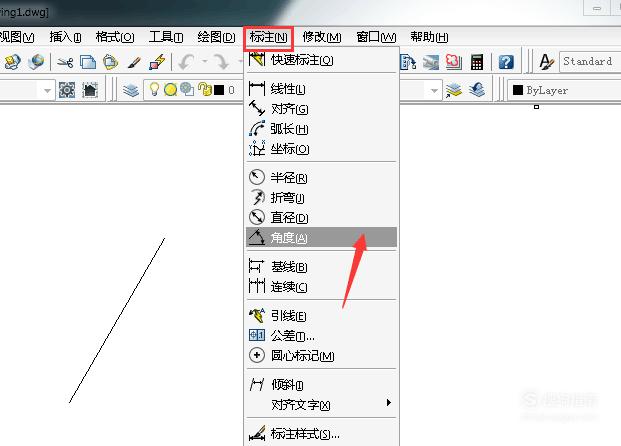

点击标注工具栏中的“角度”,如图所示。

11

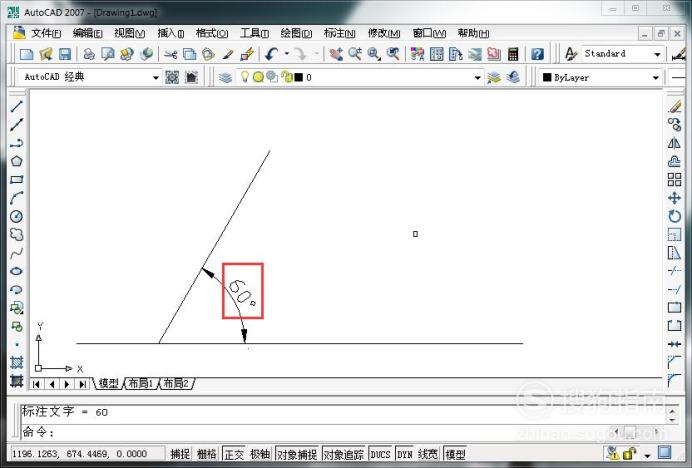

标注完成后可以看出旋转后直线的角度为60°(下方水平的直线为角度标注时的辅助线),如图所示。
