CAD夹点编辑方式,专家详解

发布于:2019-09-13 16:03:41发问者:天晴问友| 评论:

夹点为用户提供了快捷编辑图形的一种方法,提高我们绘图的效率,下面就认识一下夹点及操作方法。

工具/材料

CAD2010

夹点

01

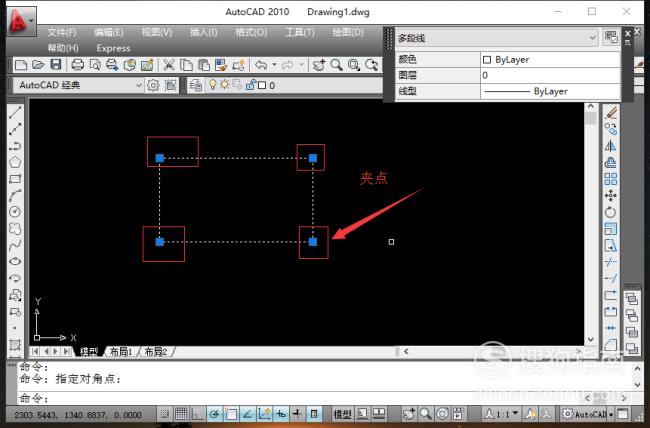

在cad 中选择一个对象,该对象上就会出现一些小方格,这就是夹点。夹点有两种状态,冷态和热态。冷态是指被执行的夹点;热态是被执行的夹点。

执行方式

01

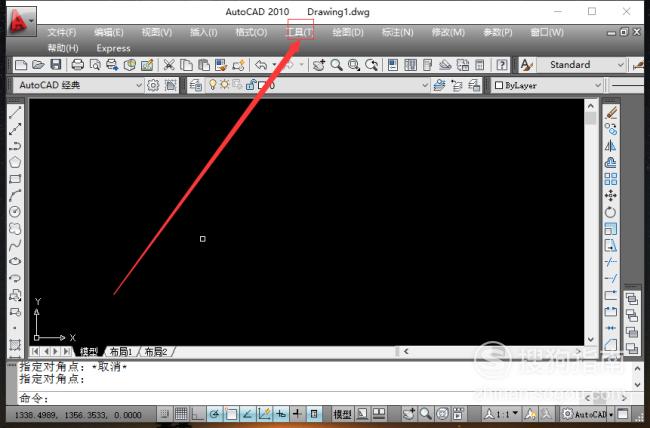

可以通过对话框设置夹点功能是否有效及夹点形式,在编辑栏中找到工具命令按钮,点击选项按钮。(【工具】---【选项】)

02

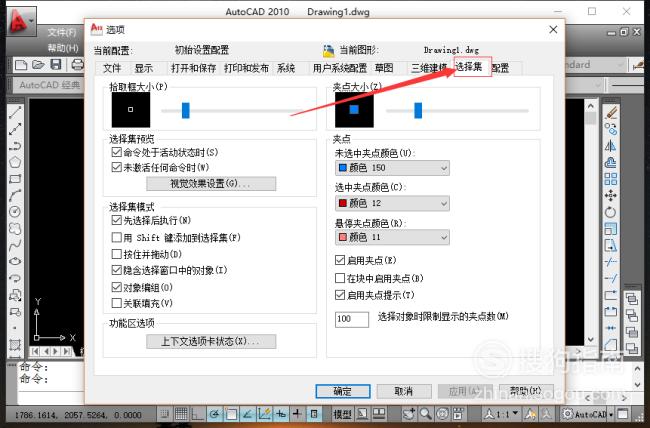

系统将会弹出“选项”对话框,在选项对话框中点击“选择集”选项按钮就可以设置夹点。

好了,以上就是大致内容了,(END)

01

02

03

夹点设置步骤

01

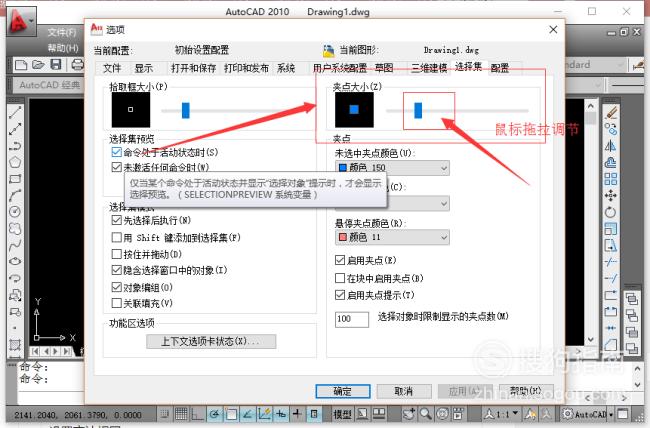

进入在”选项“工具按钮中,在"夹点大小"区域可以设置夹点小方块的大小,直接用鼠标拖滑块即可。

02

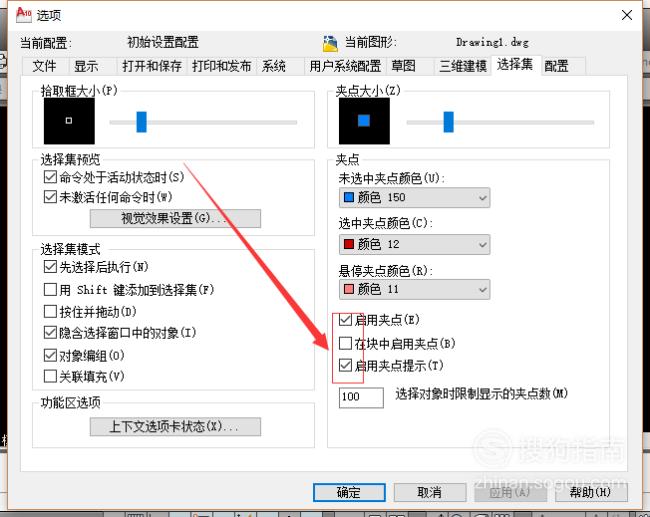

点击”启用夹点“前方小方块,表示如果选取对象时会出现夹点,不勾选则选取对象时不会出现夹点。勾选“启用块夹点”表示会显示块中夹点,反则不出现。

03

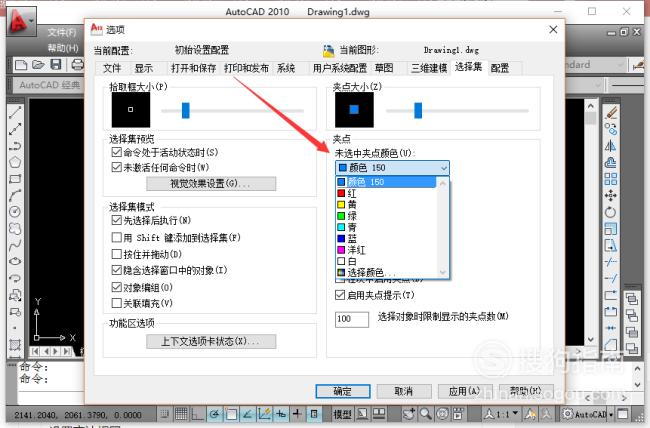

在”未选中夹点颜色“框中,默认选择颜色150。如果需要换一个夹点颜色,单击下拉箭头,可以从中选取颜色。”选中夹点颜色“和”悬停夹点颜色“与前面设置方法相同。

好了,以上就是大致内容了,(END)

01

02

03

夹点编辑

01

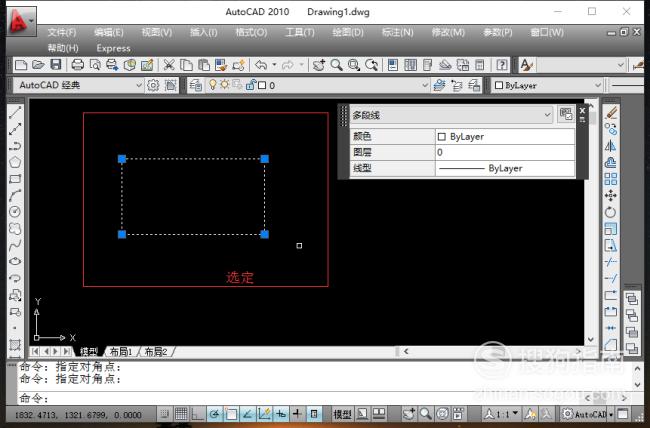

在没有其他操作前提下,首先选中想要编辑的对象,显示对象夹点。

02

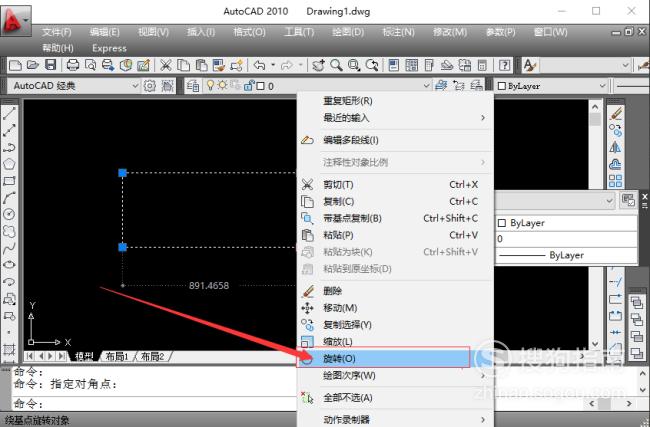

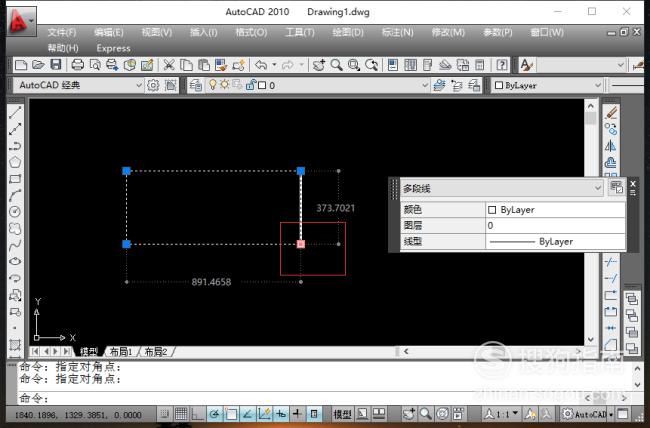

然后随意选择一个点作为编辑的特征点。点击鼠标右键,出现选项框。可以用夹点操作拉伸,移动,旋转,缩放和镜像操作

03

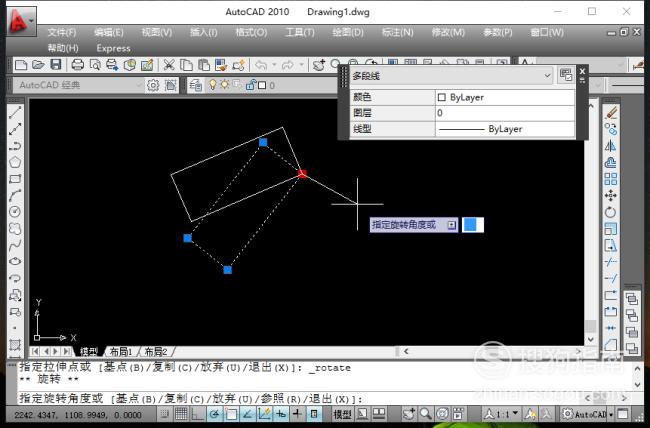

下面以旋转以旋转为例为大家操作(其他操作基本一致)。

好了,以上就是大致内容了,(END)
