CAD基础绘图—修剪命令,又快又好

发布于:2020-08-01 17:20:49发问者:天晴问友| 评论:

计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。今天小编给大家介绍修改栏修剪命令。

工具/材料

电脑

cad软件

操作方法

01

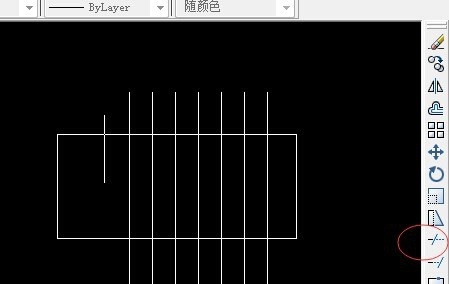

第十个命令是——修剪。快捷键tr,也可以直接点击修改栏命令。

02

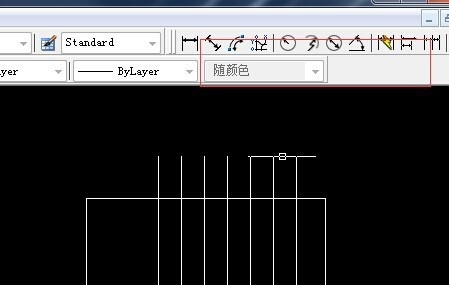

如果修改栏不见了,可以选择上方任务栏空白处,右击,出现对话框选择ACAD,勾选——修改。

03

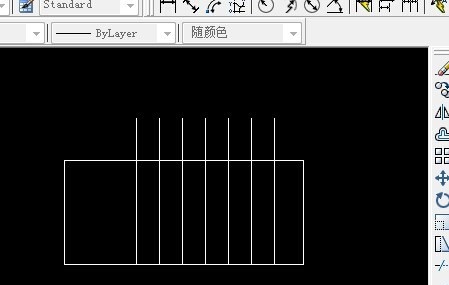

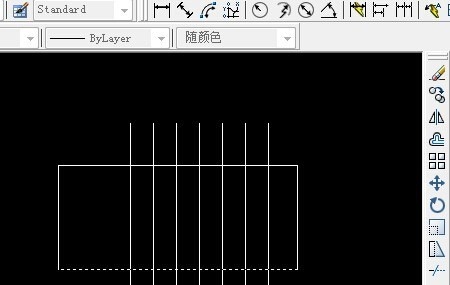

那么现在要把上下超出矩形的线段剪去,那么先要选择修剪命令。点击与要修剪的线段相交的线段。这里矩形下边线与所有的竖线相交,所以选择下边线,回车。

04

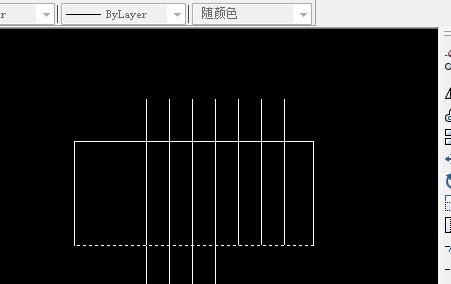

现在就可以将下面多出的线段给修剪掉了,可以一个个修剪。

05

也可以按住鼠标左键拖动鼠标,选中的线段能一次删除。删除后的图形如下图。

06

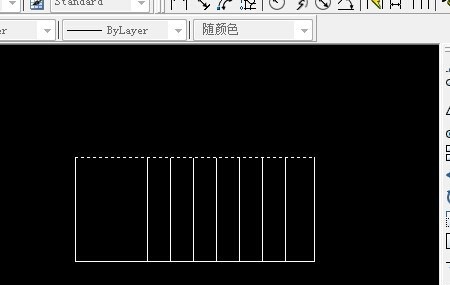

然后按住相同的步骤将上面的线段也删除了,等后面学会了可以将全部图形选中,一次删除上下两侧多余的线段。学会了吗。

好了,以上就是大致内容了,(END)
