SolidWorks如何绘制车轮?,又快又好

发布于:2020-09-14 11:18:08发问者:天晴问友| 评论:

该给大家分享一篇SolidWorks绘制车轮的教程。

工具/材料

电脑

SolidWorks2016软件

操作方法

01

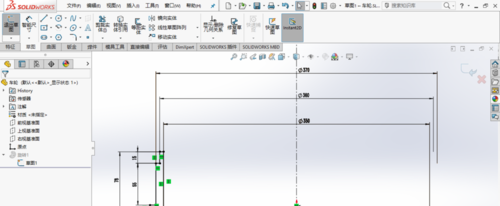

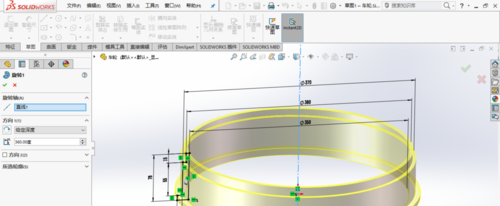

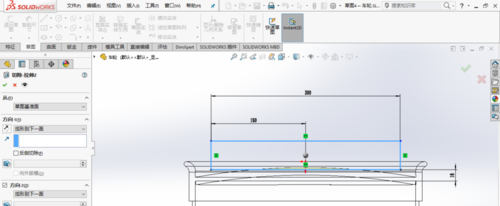

打开SolidWorks,新建一个零件文件。在前视基准面绘制草图如图所示,创建旋转特征。

02

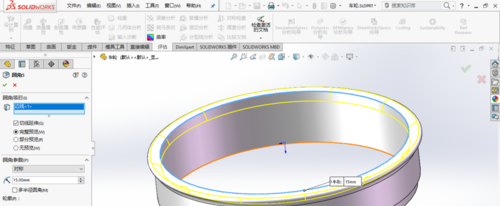

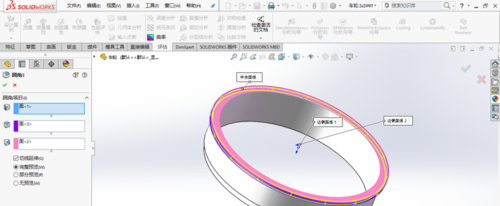

创建圆角,如图所示。

03

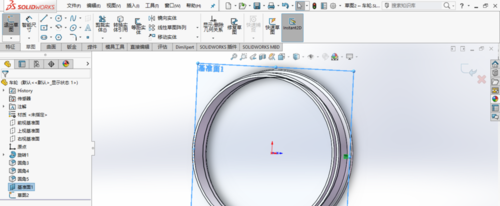

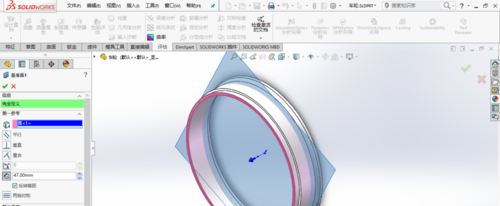

创建基准面1,如图所示。在基准面1上绘制草图,转换实体引用,如图所示。

04

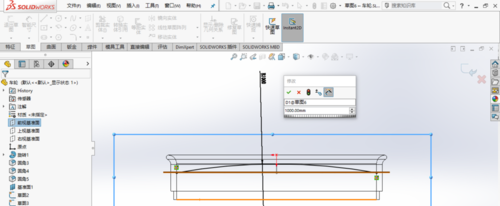

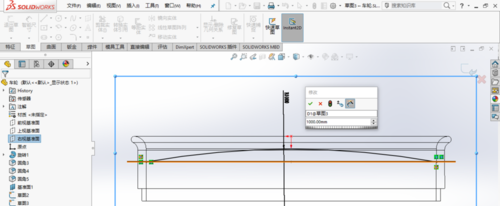

在右视基准面上绘制草图,退出草图。在前视基准面上绘制一样的草图。如图所示。

05

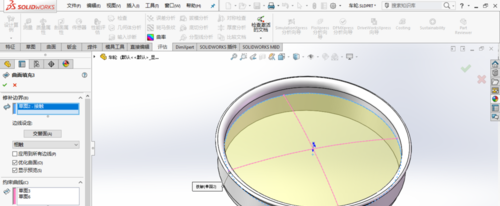

创建曲面填充,选择修补边界和约束曲线,如图所示。

06

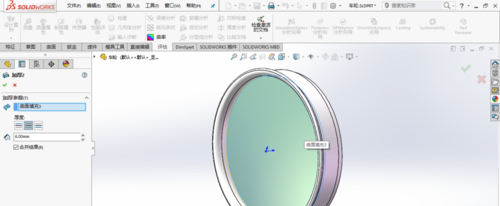

加厚曲面。加厚两侧,厚度“6 mm”。

07

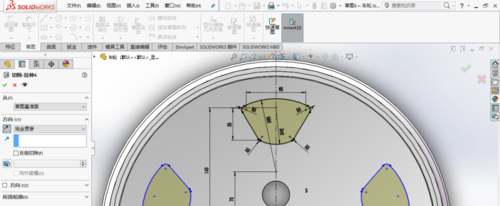

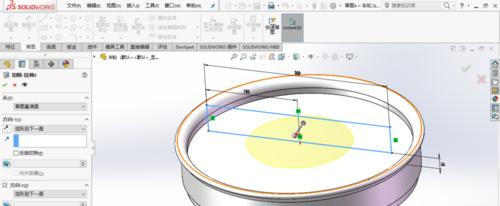

在右视基准面上绘制草图,创建切除拉伸特征,如图所示。

08

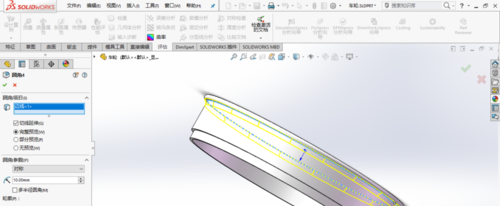

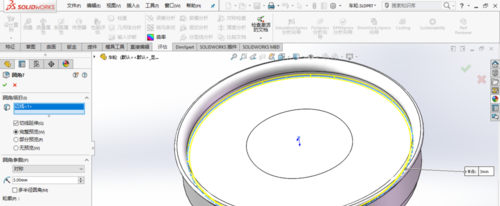

创建圆角。
在图示端面上绘制草图,创建切除拉伸特征。

09

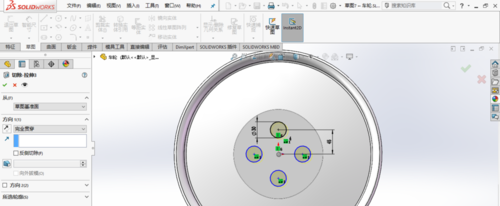

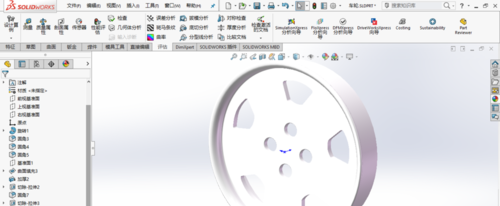

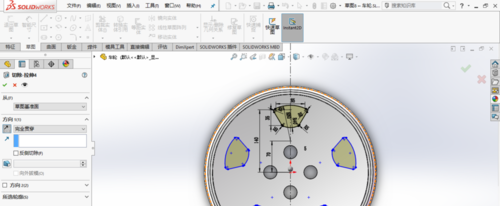

在上视基准面上绘制草图,并创建切除拉伸特征,如图所示。

10

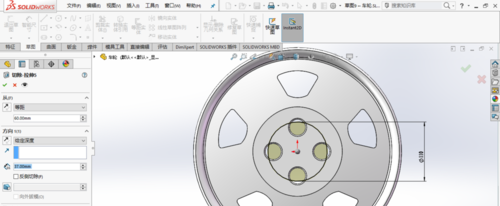

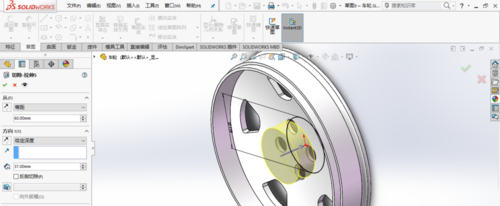

在上视基准面上绘制草图,创建切除拉伸特征,选择从等距“60 mm”,给定切除深度“37 mm”,如图所示。

11

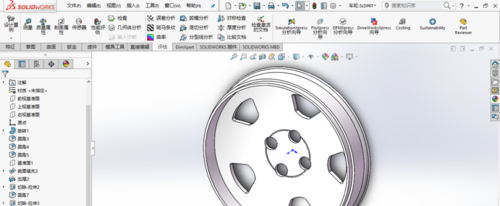

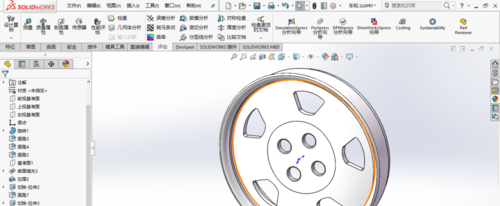

至此,完成车轮的创建,保存零件模型。

好了,以上就是大致内容了,(END)
