Solidworks如何绘制型材框架 需要技巧

发布于:2020-09-14 11:35:42发问者:天晴问友| 评论:

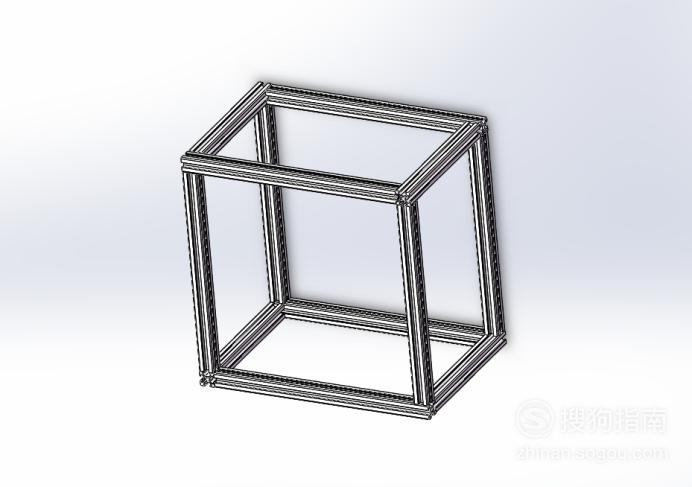

型材框架一般都是焊接起来的,而型材一般都属于标准件,绘制型材框架应该用焊件来绘制,有的小伙伴刚接触,有可能会用拉伸切除来做,这是不可以的。下面小编举个简单的例子来说明下怎么使用焊件绘制型材框架。

操作方法

01

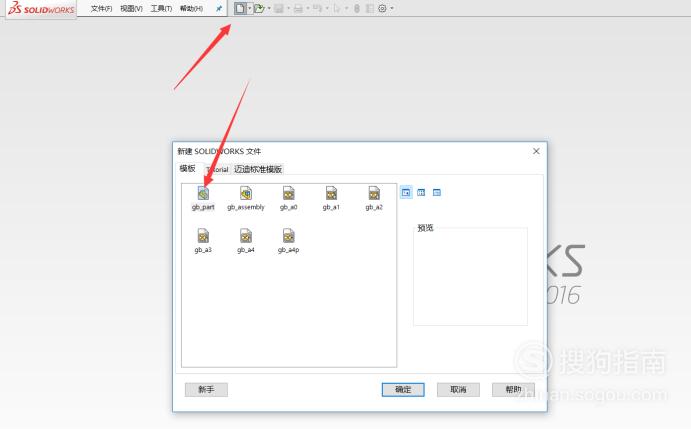

打开软件之后,先点击软件命令栏的新建,然后选择零件图。

02

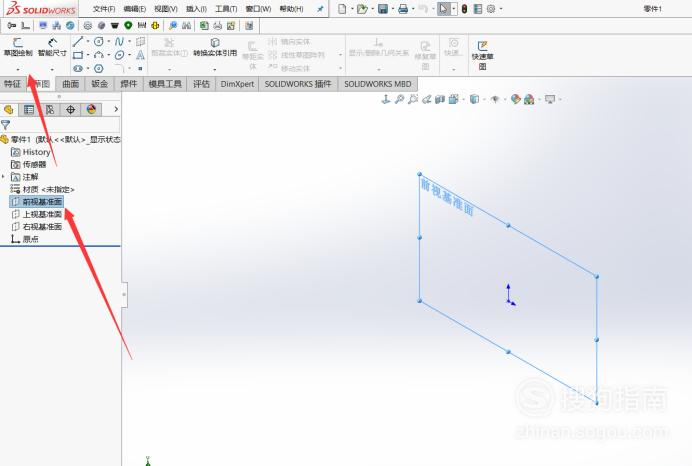

进入零件图之后,选择正视基准面新建一个草图。

03

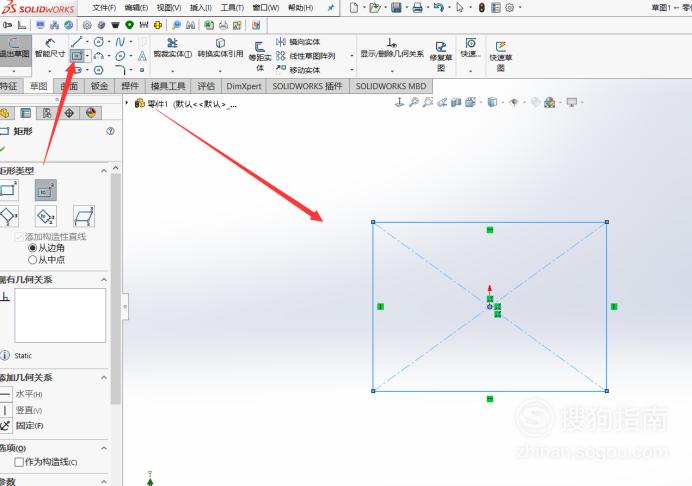

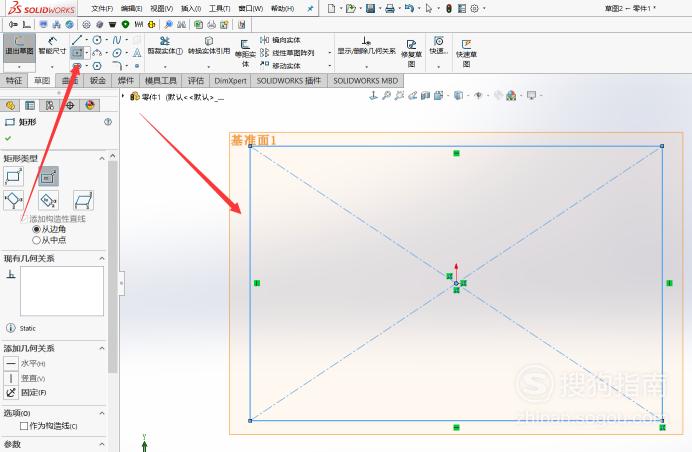

接下来选择矩形命令绘制一个中心矩形,我们绘制草图的时候尽量用到坐标原点,这样后续处理起来也会比较方便。

04

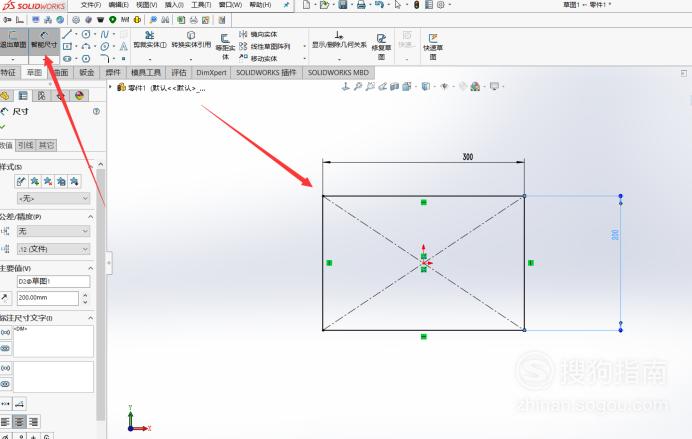

然后选择智能尺寸约束一下矩形的尺寸。

05

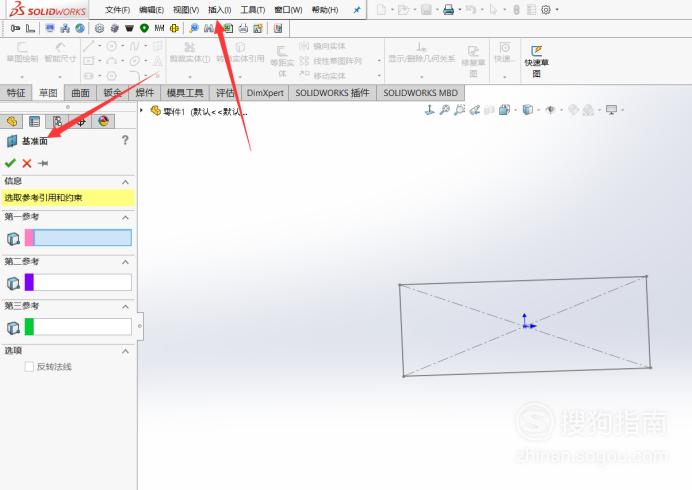

接下来退出草图,然后在插入里找到插入基准面。

06

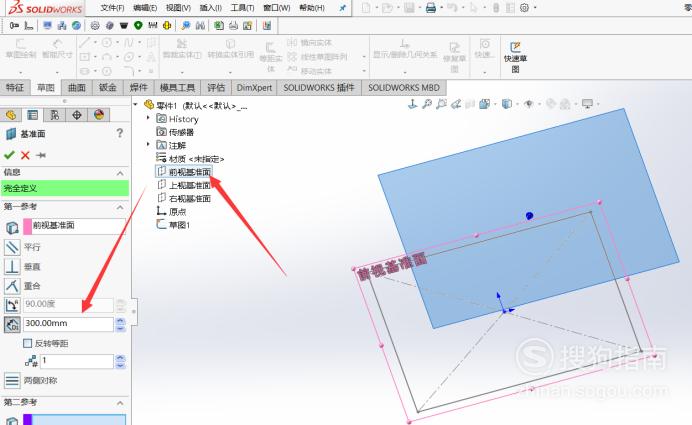

然后以前视基准面为基准插入基准面,高度就是型材框架的高度。

07

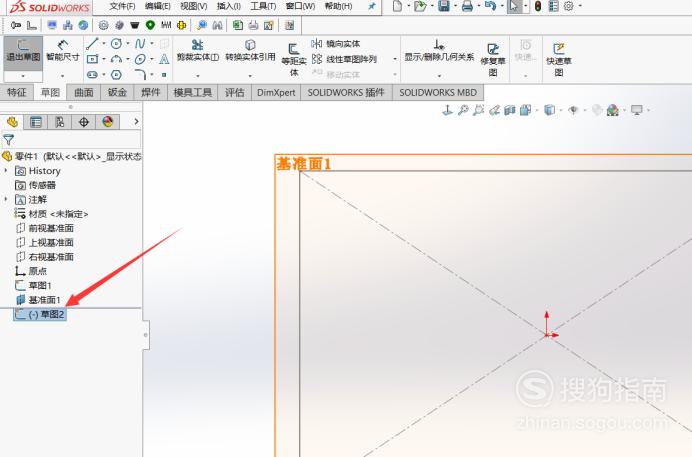

然后在新的基准面再次新建一个草图。

08

选择中心矩形绘制一个和之前的正视基准面里的矩形一样大小的矩形。

09

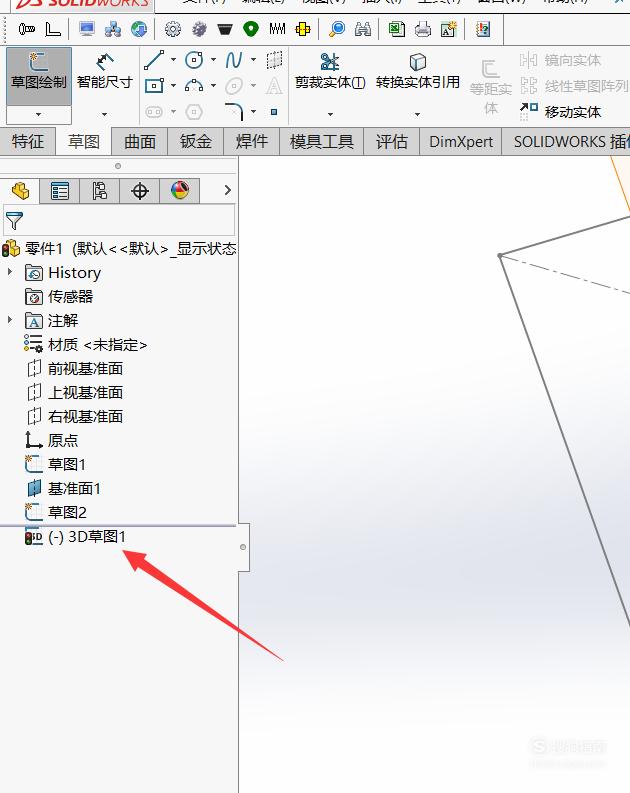

绘制好之后退出草图,然后新建一个3D草图。

10

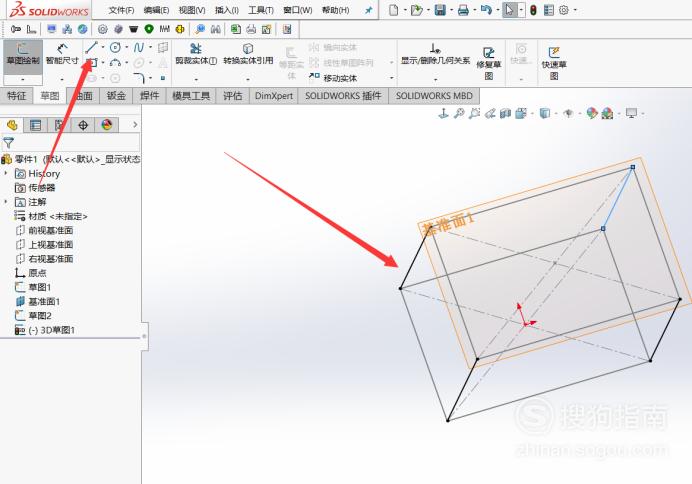

然后选择直线命令将两个矩形之间对应的边角连接起来。

11

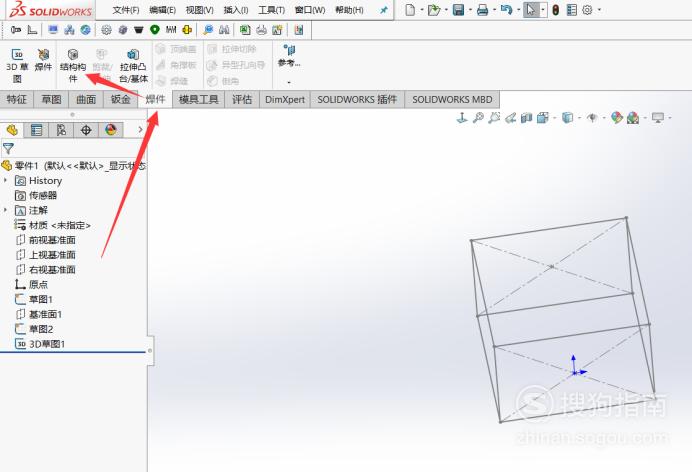

都连接好之后,我们就可以选择焊件里面的结构构件了。

12

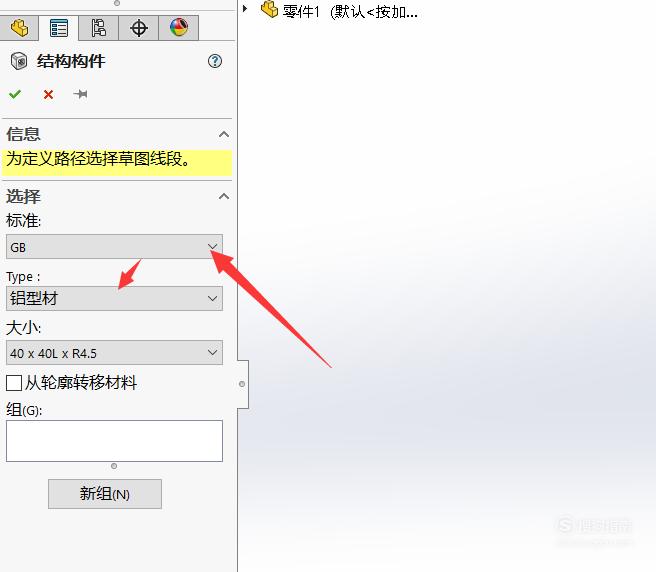

然后选择GB,就是国标,选择型材的材料以及尺寸。

13

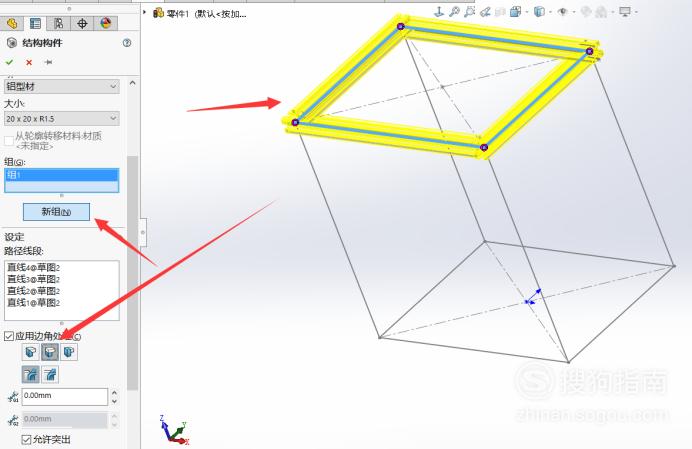

之后点击新建,然后点击草图里的直线就可以自动生成框架。

14

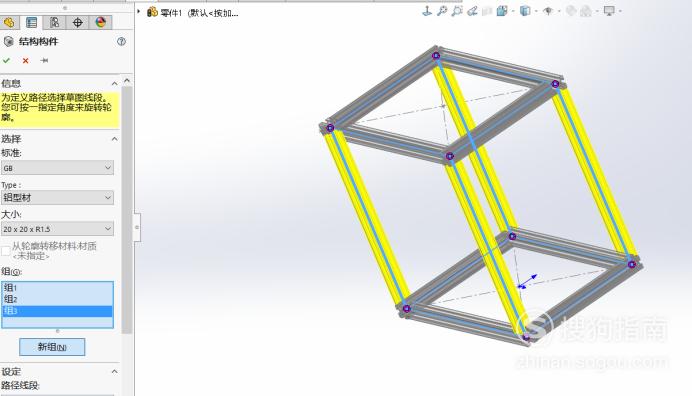

新建一次会出现一个组,当我们点击直线发现不能生成框架的时候,就再次点击新建,然后再点击直线。

15

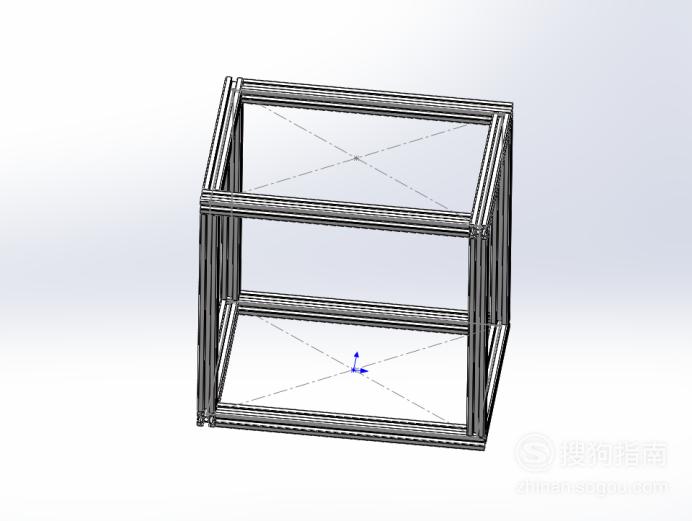

一次点击完所有直线之后就把型材框架完成了,最后还可以使用查找轮廓调整下框架的位置以及高度。

好了,以上就是大致内容了,(END)
