交流异步电动机的基本控制线路都有哪些? 看完就明白

发布于:2020-09-14 12:53:37发问者:天晴问友| 评论:

对于很多学电学相关专业的学生来说,要去学习很多基本控制线路。那么交流异步电动机的基本控制线路都有哪些呢?下面就让小编给大家介绍一下吧。

操作方法

01

随着电力拖动自动控制要求的不断提高,出现了很多复杂的控制电路。但是任何一种复杂的控制电路,都是由基本的控制线路所组接而成的,因此学好基本控制电路能为以后分析复杂控制电路打下良好的基础。

02

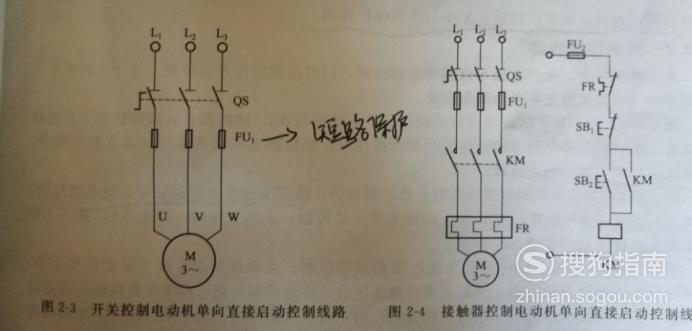

直接启动控制电路
直接启动线路是一种简单,可靠,经济的启动方法。但是启动电流较大,频繁启动会缩短电动机的寿命。控制直接启动线路两种类型。在电路中具有熔断器的短路保护和热继电器的过载保护。

03

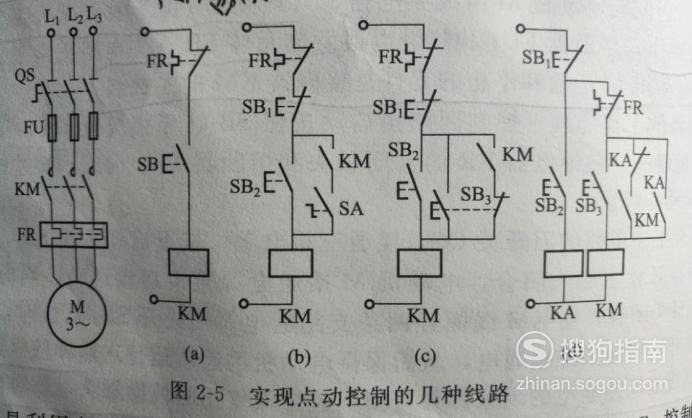

点动控制线路
在日常的生产实际中,生产机械不仅需要运转,也需要点动控制,它大致可分为基本点动控制电路,具有手动开关的点动控制电路,两个按钮分别实现连续和点动控制和利用中间继电器实现点动的控制电路这四种类型。分别对应图(a),图(b),图(c),和图(d)。

04

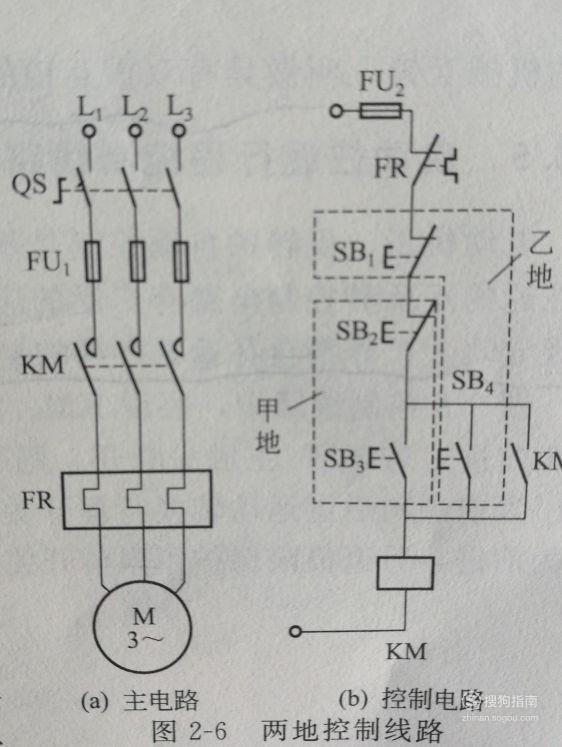

多地控制电路
在大型的生产设备上,经常要用到多地点动控制线路。点动控制电路只需多用几个启动按钮和停止按钮,不需要再增加其它复杂的电气元件。启动按钮要并联,停止按钮应串联在电路中。

05

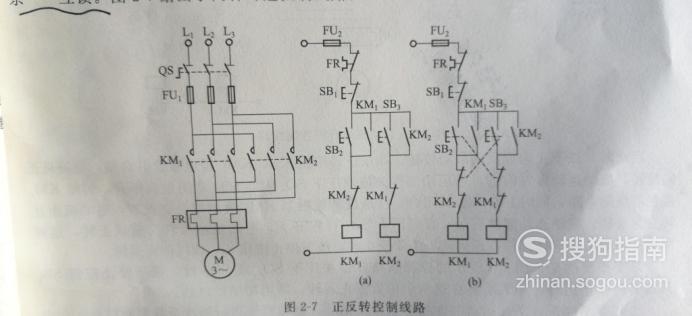

正反转控制电路
这种电路在电路系统中很经常用到,三相异步电动机可借助正,反向接触器改变定子绕组相序来实现正反转,正反转接触器之间需要有一种制约关系,即互锁。它主要有“正——停——反”可逆控制电路和“正——反——停”控制线路两种类型。

06

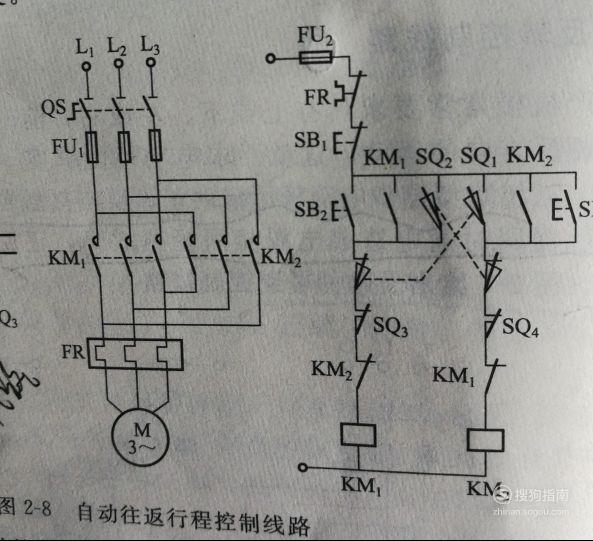

自动往返行程控制电路
自动往返行程控制电路在正反转电路上有很广泛的应用,此运动每经过一个循环,电动机都会进行两次反接制动过程,会产生较大的反接制动电流和机械冲击。所以这种控制电路只适用于电动机容量小,循环周期较长,电动机转轴具有足够刚性的系统之中。

07

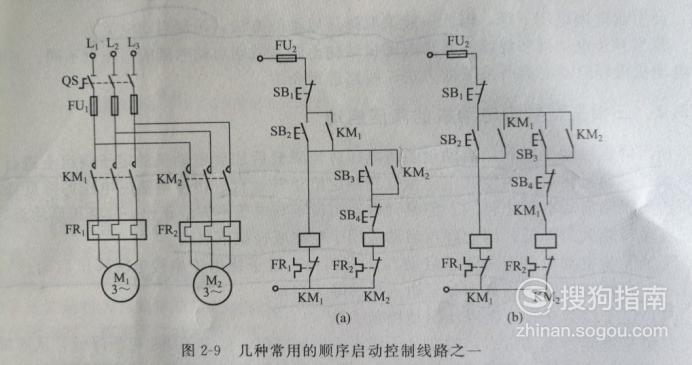

顺序启停控制电路
对于操作顺序有严格要求的多台生产设备来说,其电动机应该按一定的顺序启停。它有两个组成原则:即先动接触器的常开辅助触头应串联在后动接触器的线圈线路之中和先停接触器的常开辅助触头应与后停接触器的停止按钮并联。

08

以上六种控制线路就是交流异步电动机的基本控制线路,希望大家在看到此篇文章后对自己以后的学习有帮助,同时小编提醒各位小伙伴在操作电路系统时一定要注意用电安全哦。

好了,以上就是大致内容了,(END)
