新手如何快速看懂工程图纸？

新手要看懂工程图纸，首先要仔细阅读设计说明，了解建筑物的概况、位置、标高等；接着要看平面图，了解房屋的平面形状、开间、进深等；看立面图，了解建筑物的朝向、层数、层高的变化等；看剖面图，了解剖面部分的各部位标高变化和室内情况；最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系；另外，还必须详细阅读索引符号所指的大样图或节点图。

新手拿到一份图纸后，要看懂工程图纸，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：

1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；

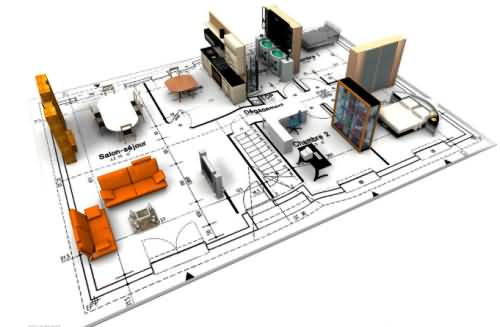

2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；

3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；

4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；

5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；

6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
