CAD中圆弧标注的使用方法,这些经验不可多得

发布于:2020-11-20 10:27:41发问者:天晴问友| 评论:

CAD是一款很实用的计算机辅助绘图软件,不过有些小伙伴对于CAD中的圆弧标注的操作方法还不是很了解,下面就让小编来为大家介绍一下具体的操作方法吧。

工具/材料

CAD软件

操作方法

01

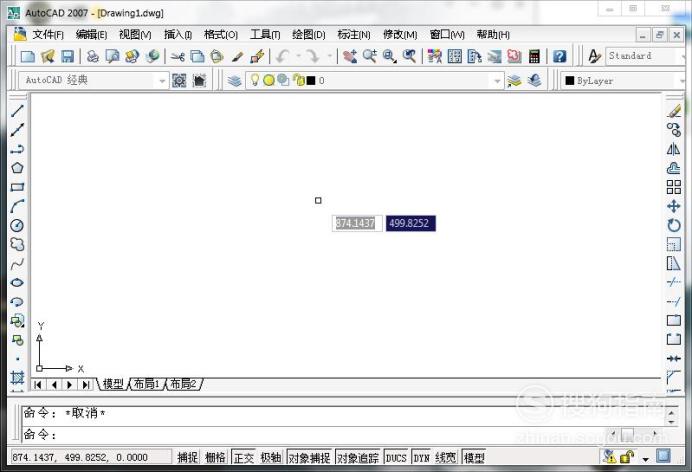

首先打开CAD软件,操作界面如图所示。

02

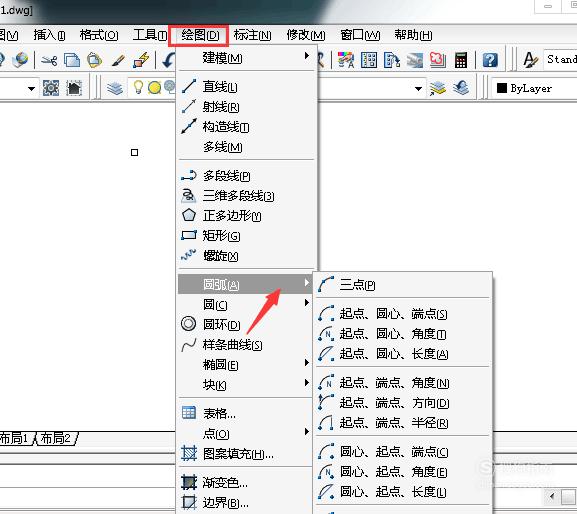

点击绘图工具栏中的“圆弧”,如图所示。

03

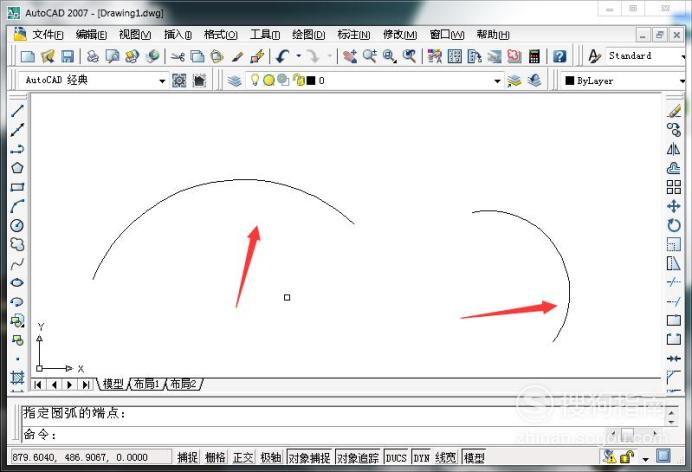

画出两条不同的圆弧,如图所示。

04

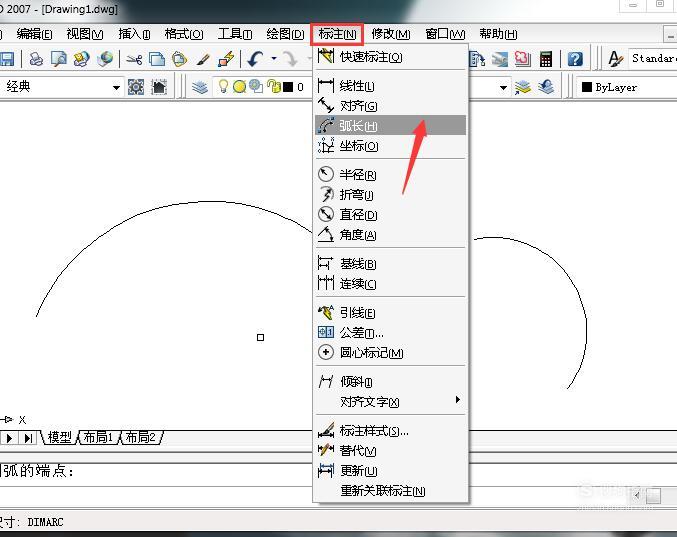

点击标注工具栏中的“弧长”,如图所示。

05

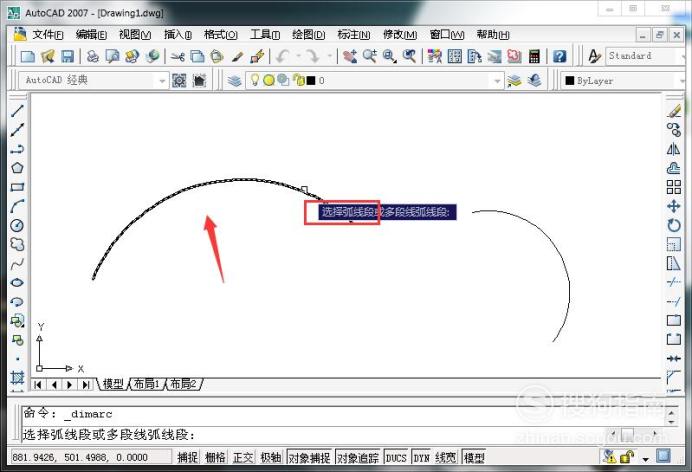

选择左边的圆弧为标注对象,如图所示。

06

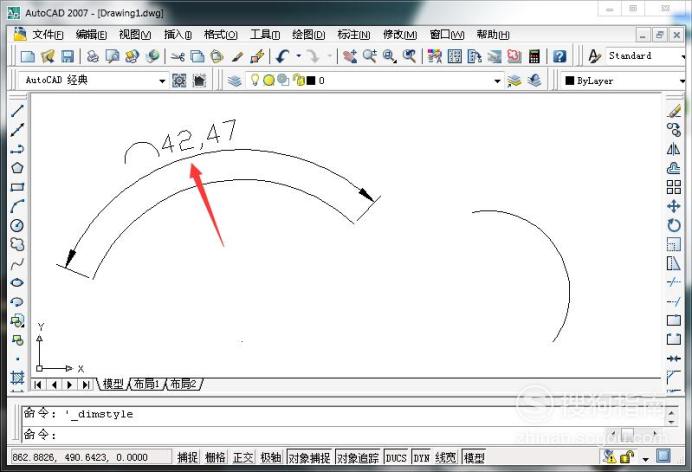

最终的标注结果如图所示。

好了,以上就是大致内容了,(END)

操作方法2

01

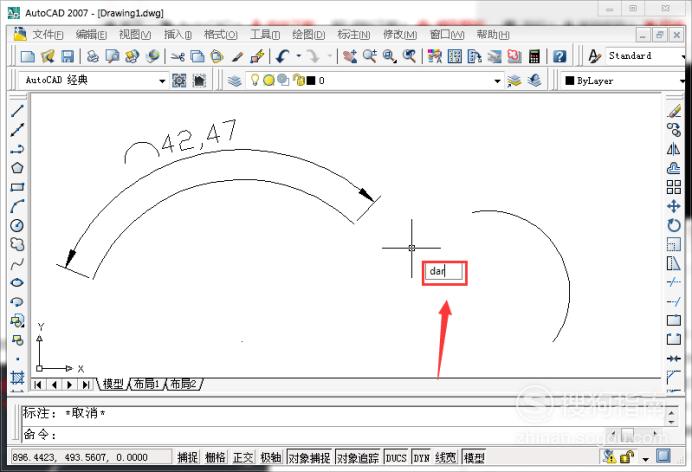

在键盘中输入“dar”,敲击回车键,执行弧长标注指令,如图所示。

02

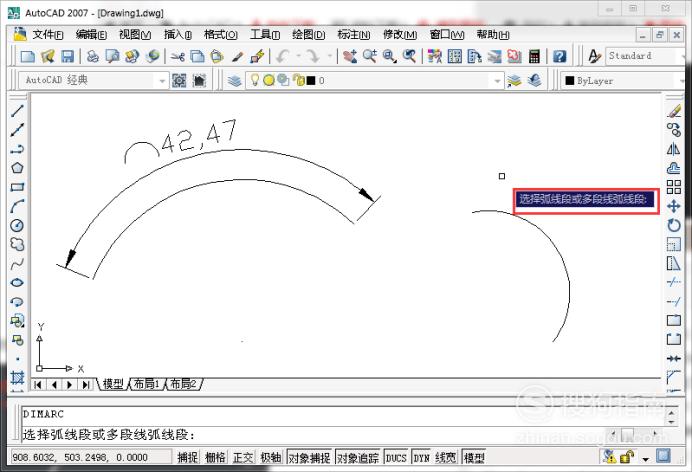

随后系统会提示选择弧线或者多段线,如图所示。

03

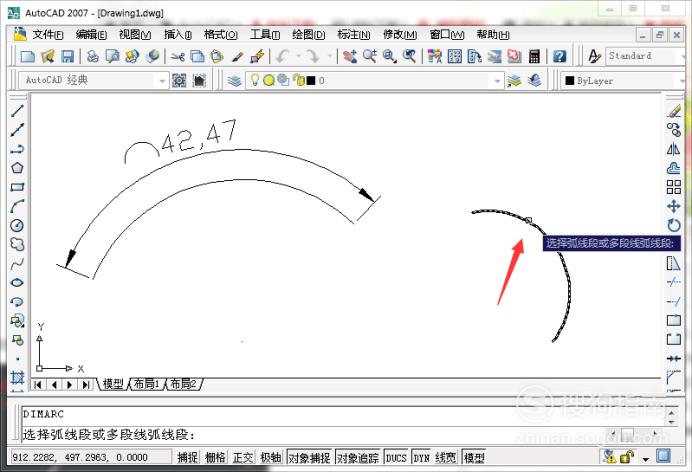

我们选择右边的弧线为标注对象,如图所示。

04

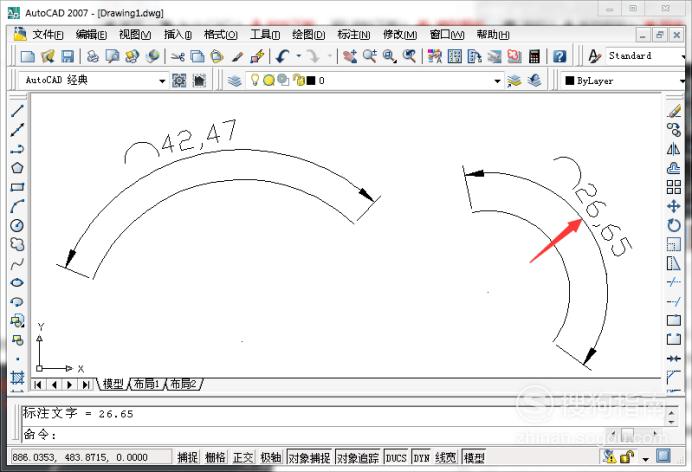

最终的标注结果如图所示。

好了,以上就是大致内容了,(END)
