Excel动态图表制作带多个Excel控件 看完就知道了

工具/材料

Excel

1.建立窗体控件

01

1.点击开发工具——插入——窗体控件。

02

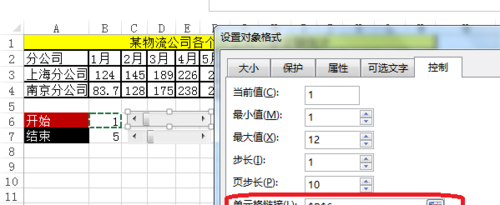

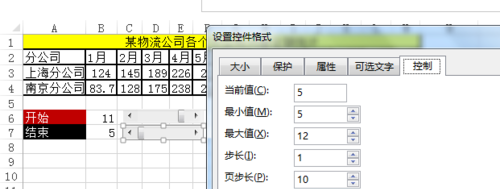

2.滚动条窗体控件

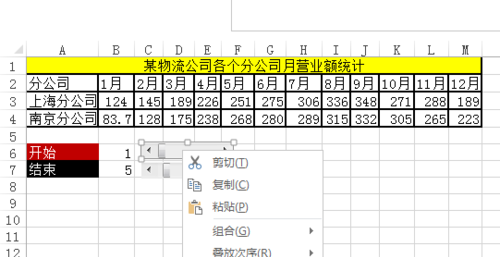

右击——设置控件格式。如图所示，进行设置。

03

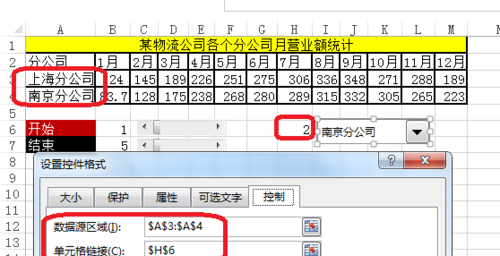

3.组合框窗体控件
右击——设置控件格式。如图所示，进行设置。

好了，以上就是大致内容了，(END)

2.定义名称建立X轴数据源

01

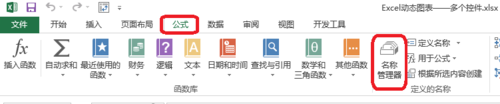

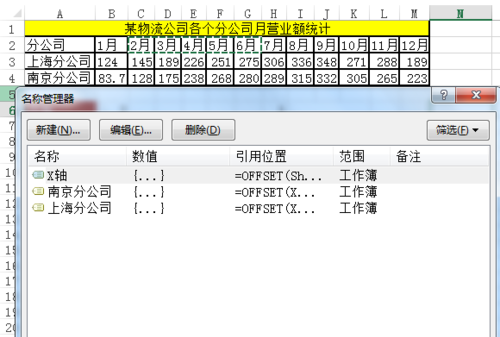

4.点击公式——名称管理器，定义名称建立X轴数据源。

02

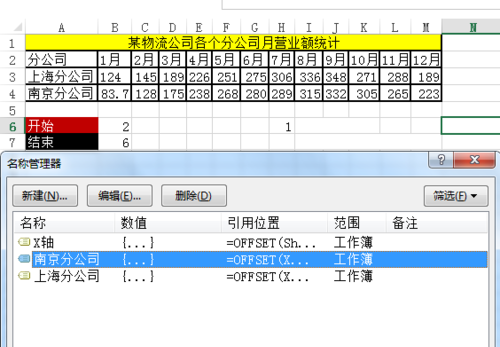

5.定义名为X轴的名称
X轴引用位置——=OFFSET(Sheet1!$A$2,,Sheet1!$B$6,,Sheet1!$B$7-Sheet1!$B$6+1)
有关offset函数可以参看经验
Excel中offset函数的使用方法

好了，以上就是大致内容了，(END)

3.定义名称建立动态数据源

01

南京分公司=OFFSET(X轴,Sheet1!$H$6,)
上海分公司=OFFSET(X轴,Sheet1!$H$6,)

02

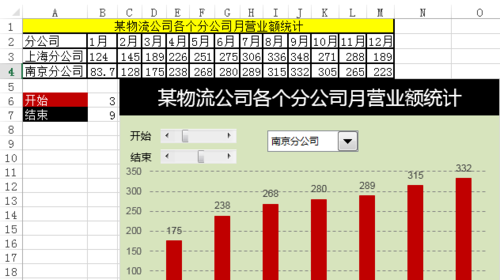

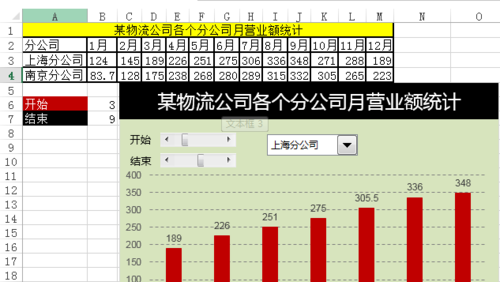

5.如图所示，通过滚动条控件来控制X轴的数据（月份）——上海分公司的数据——南京分公司的数据
通过组合窗体控件来控制公司名称。
公式解释
X轴引用位置——=OFFSET(Sheet1!$A$2,,Sheet1!$B$6,,Sheet1!$B$7-Sheet1!$B$6+1)
以A2（分公司）为参照系——行不偏移，列偏移B6（这里为2）——返回1行，B7-B6+1=5列，所以是2月到6月
南京分公司=OFFSET(X轴,Sheet1!$H$6,)
以上面定义的X轴（是区域，上面是单元格）为参照系——行偏移，偏移量由单元格H6控制。
H6所在单元格又可以控制——组合窗体控件——公司名称。

好了，以上就是大致内容了，(END)

4.利用定义名称创建图表

01

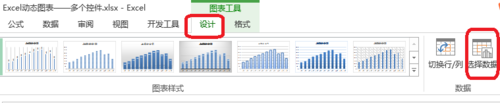

6.点击图表工具——设计——选择数据。

02

7.轴标签
=sheet1！X轴
sheet1！为固定形式——X轴为定义的名称，是动态的月份数据
系列值
=sheet1！南京分公司
sheet1！为固定形式——南京分公司为定义的名称，是动态的营业额数据。

好了，以上就是大致内容了，(END)

01

5.图表的美化

01

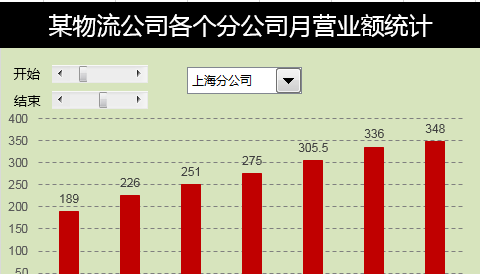

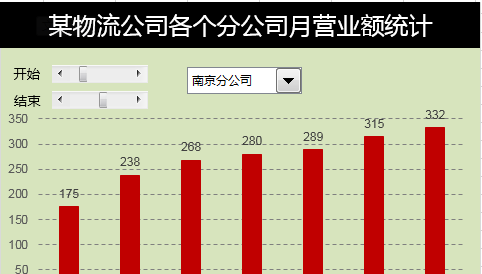

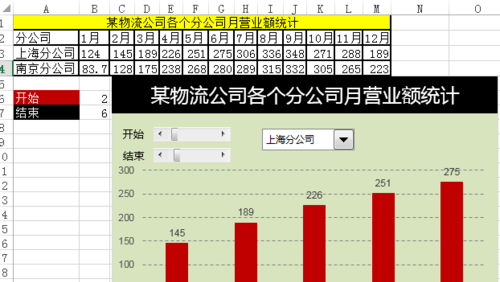

8.如图所示，进行图表的美化。

好了，以上就是大致内容了，(END)
