游标卡尺的使用方法，你需要学习了

游标卡尺（VERNIER CALIPER），是一种测量长度、内外径、深度的量具。游标卡尺由主尺和附在主尺上能滑动的游标两部分构成。主尺一般以毫米为单位，而游标上则有10、20或50个分格，根据分格的不同，游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分度格游标卡尺等，游标为10分度的有9mm，20分度的有19mm，50分度的有49mm。游标卡尺的主尺和游标上有两副活动量爪，分别是内测量爪和外测量爪，内测量爪通常用来测量内径，外测量爪通常用来测量长度和外径。

操作方法

01

游标卡尺的读数方法
以刻度值0.02mm的精密游标卡尺为例，读数方法，可分三步；
1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；
2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；
3）将上面整数和小数两部分加起来，即为总尺寸。

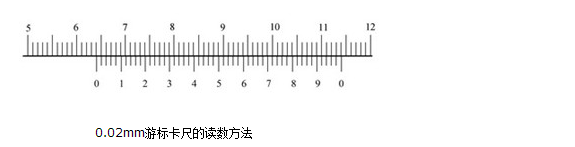

如上图所示，副尺0线所对主尺前面的刻度64mm，副尺0线后的第9条线与主尺的一条刻线对齐。副尺0 线后的第9条线表示：
0.02x9= 0.18mm
所以被测工件的尺寸为：
64+0.18=64.18mm

02

游标卡尺的使用方法
将量爪并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。

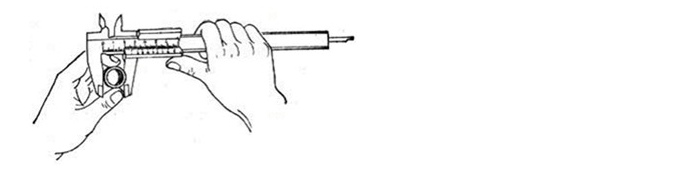

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示：

03

游标卡尺的应用
游标卡尺作为一种常用量具，其可具体应用在以下这四个方面：
1）测量工件宽度
2）测量工件外径
3）测量工件内径
4）测量工件深度

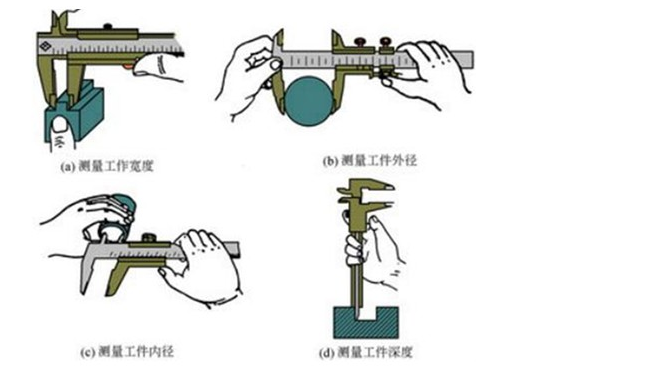

具体的这四个方面的测量方法请看下图：

好了，以上就是大致内容了，(END)

使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。
测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。且用力不能过大,以免卡脚变形或磨损,影响测量精度。
读数时，视线要垂直于尺面，否则测量值不准确。
测量内径尺寸时，应轻轻摆动，以便找出最大值。
游标卡尺用完后，仔细擦净，抹上防护油，平放在合内。以防生锈或弯曲。
